DZBG-125型隔离开关

DZBG-125隔离开关主要作为终端组合电器中的开关,适用于交流50Hz,额定电压400V及以下的配电和控制回路中,也可用于控制电动机、小功率电器和照明,广泛应用于工矿企业、高层建筑、商业及家庭等场所。

符合标准:GB14048.3、IEC60947-3。

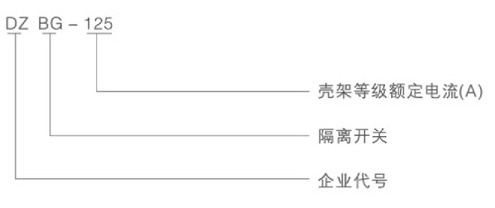

型号及含义


正常工作条件和安装条件

·环境温度:-25℃~+60℃。

·海拔高度:海拔不超过2000m。

·污染等级:2级。

·使用类别:AC-22A。

·安装类别:Ⅱ、Ⅲ。

·安装方式:采用TH35-7.5型钢安装轨安装,其安装面与垂直面的倾斜度不超过5°。

·接线方式:用螺钉压紧接线。



主要技术参数及技术性能

分类

·按额定电流Ie分:16A、20A、32A、40A、50A、63A、80A、100A、125A;

·按极数分:单极;二极;三极;四极。

·额定频率:50Hz。

主要技术参数

·额定工作电压Ue:AC230V/400V(单极)、AC400V(多极);

·按额定工作电流Ie分:16A、20A、32A、40A、50A、63A、80A、100A、125A;

·额定短时耐受电流Icw:2kA,通电时间为1s;

·额定短路接通能力Icm:2.8kA,通电时间为1s;

·额定接通与分断能力:3Ie,1.05Ue,COSΦ=0.65,时间间隔为30s;

·操作性能:机械寿命8500次,电气寿命1500次;

·安装铜导线选型(见下表);

·额定绝缘电压Ui:690V;

·额定冲击耐受电压Uimp:4kV(2000m)。



其它

结构特点:

·隔离开关触头系统经改进后增大了电流容量,增加了观察窗,可清晰的观察到触头开闭状态可预防误操作,提高了安全性。


安装与使用:

·安装前先检查开关是否与实际工作条件相符。

·安装时按图示位置卡入安装轨,手柄上推为接通;手柄下拉为断开。

·电源进线从开关上方接入,下端接出线,铜导线应拧紧,不得松动脱出,或铜线裸露在接线端外。

·通电前,先人工操作几次开关,应灵活可靠,无阻滞现象。

·隔离开关在使用、贮存、运输等过程中,均不得受雨水侵袭。


注意事项:

·本开关在一定时间内能承载非正常电路条件下的(短路)电流,也可不频繁通断适当的过载,但不能用来分断故障电流。

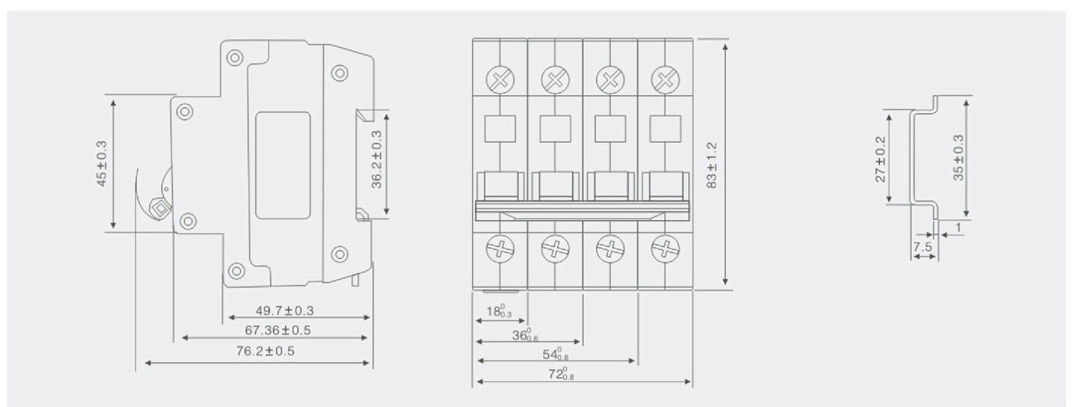

外形及安装尺寸


订货须知

·订货时须说明

·隔离开关的名称、型号,如DZBG-125隔离开关。

·隔离开关的额定电流,如63A。

·隔离开关的极数,如3极。

·数量,如100台。

订货举例:

·用户订DZBG-125隔离开关,额定电流为63A、3极,数量100台。
