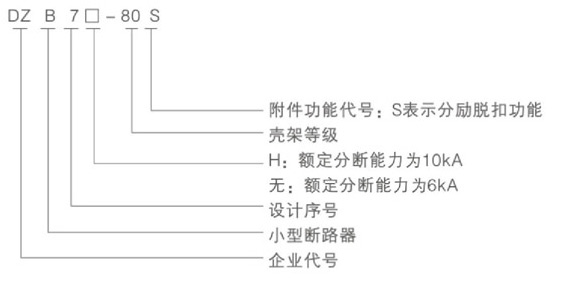

型号及含义

正常工作条件

1、周围空气温度上限值不超过+40℃,下限不低于-5℃，24h平均值不超过+35℃。

2、安装地点的海拔高度不超过2000m。

3、安装地点的大气相对湿度在周围最高温度+40℃时不超过50%，在较低温度下可以有较高的相对湿度，最湿月平均最大相对湿度不超过90%，同时该月的月平均温度不超过+25℃，并考虑到温度变化发生在产品表面上的凝露。

4、污染等级：2级

5、安装类别：ⅡⅢ类。

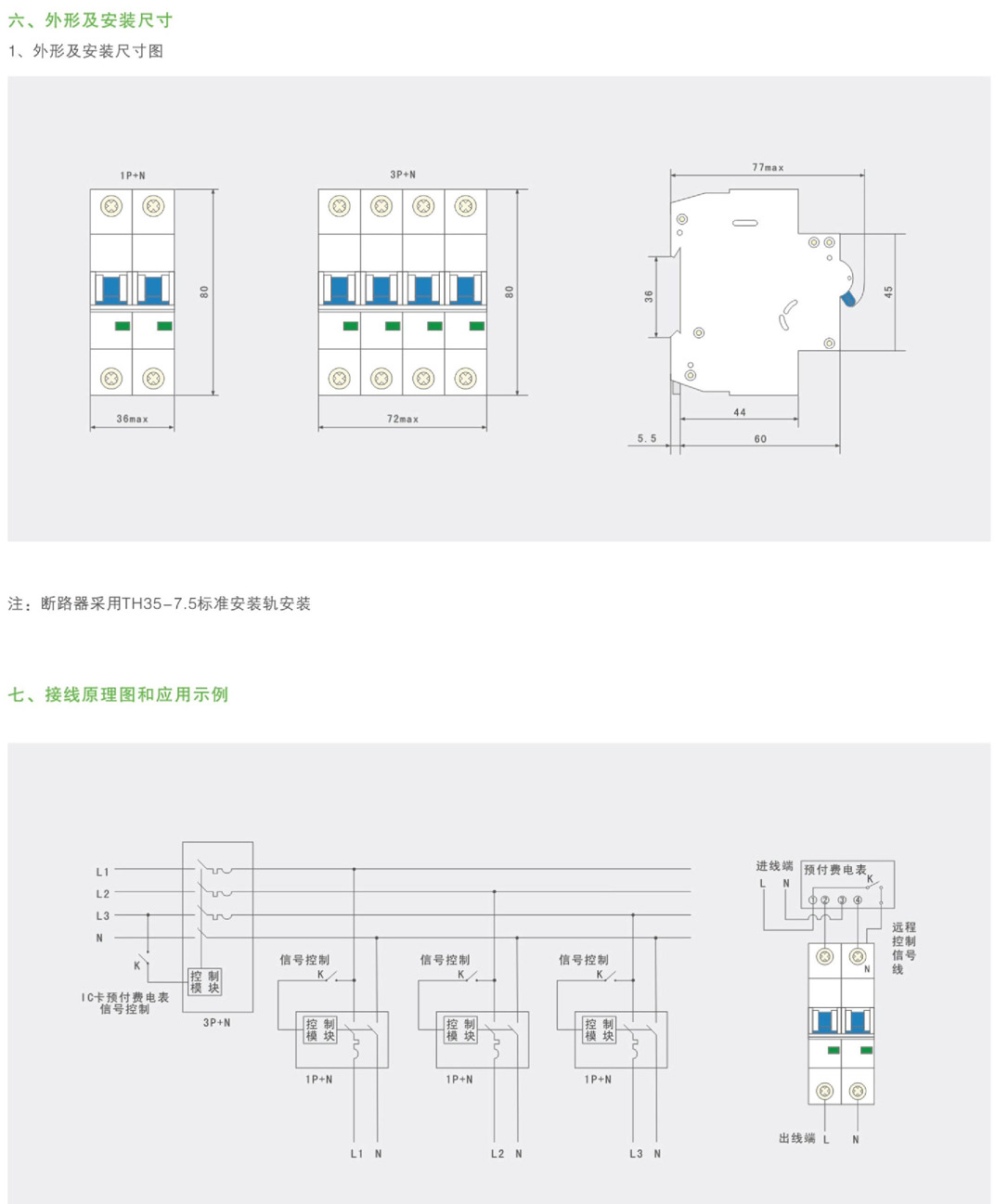

6、断路器采用TH35-7.5标准导轨安装。

7、断路器一般应垂直安装，手柄向上为接通电源位置。

8、安装处应无显著冲击和振动。

结构特征

该产品实际是和种与插卡式电度表配合使用的控制装置，断路器与插卡式电度表按正常安装接线，插卡式电度表能容易发生信号输出端接断路器闭合控制电压信号输入端（Ctr1线）,正常工作时，断路器闭合向用户供电，当电费用完后，断路器的Ctr1端无电压信号，断路器延时一定时间断开，（0.5s~9s区间任何时间段可分档生产，用户订货时说明，我们特殊生产，否则产品延时时间为0.5s~9s区间任何时间段可分档生产，用户订货时说明，我们特殊生产，否则产品延时时时间为0.5s~2s）。当用户购买电量后，将IC卡插入插卡式电度表，插卡式电度表输出闭合控制电压信号，断路器的Ctr1端得电压信号，断路器可以合闸，用户得电，否则断路器无法合闸。

订货须知

订货时请说明断路器型号、额定电流值、脱扣型式、极数、台数。

例如：DZB7-80S小型断路器、额定电流为80A、脱扣型式为C型、IP+N、100台。则表示为：DZB7-80S  C80A  1P+N    100台。
