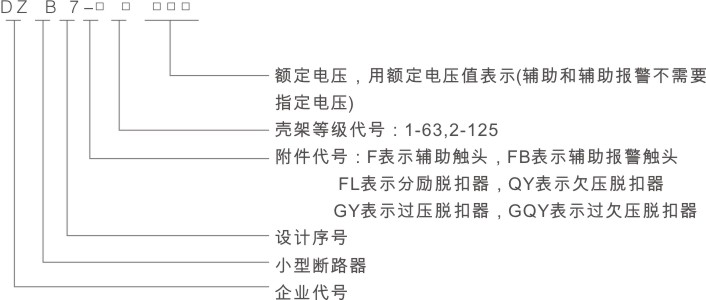

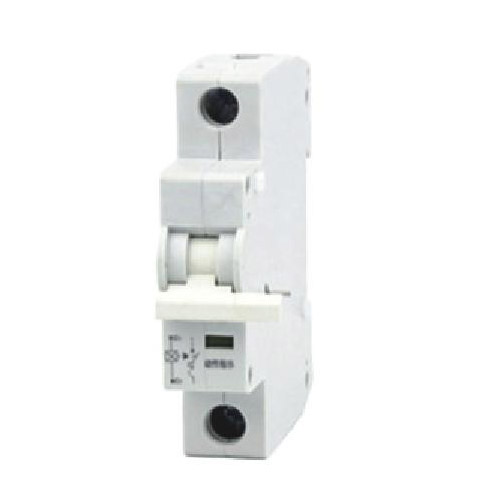

型号及含义

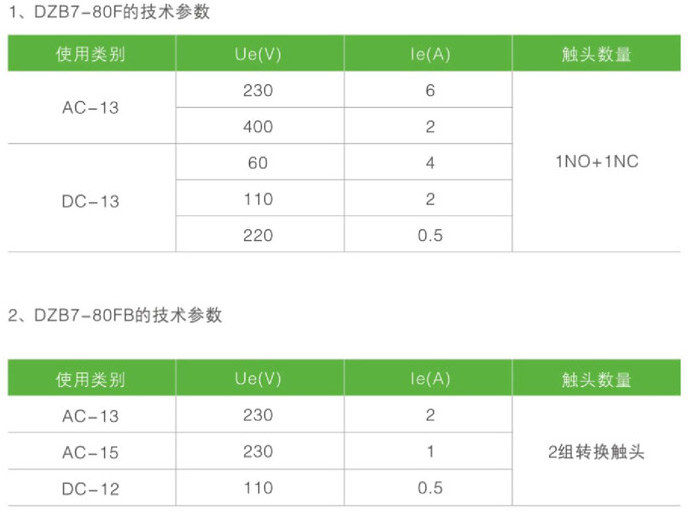

主要技术参数

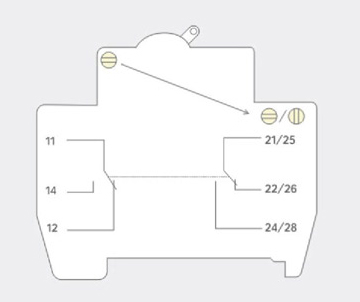

3、DZB7-80FB辅助报警触头，具有两组转换触头，如图1所示，当黄色指示件处于“”时，两组均为辅助触头，当黄色治时间处于“”时，左边为辅助触头，右边为报警触头。

4、DZB7-80FL的技术参数

DZB7-80FL分励脱扣器的额定控制电源电压(Us)为交流50Hz、24V~60V，110V~400V，直流24V~60V，110V~220V。当外施电

源电压为70%Us~110%Us范围内，分励脱扣器能可靠动作，使断路器断开。

5、DZB7-80GY、DZB7-80QY、DZB7-80GQY的技术参数

a.额定电压(Ue)：230V;；

b.过压整定范围：Uov=280V±5%；

c.欠压整定范围：Uov=170V±5%；

d.过欠压整定范围：Uov=280V±5%，Uoe=170V±5%。

6、过压脱扣器功能

过压整定值Uov=280V，当外施电压小于0.95Uov时，过电压脱扣器不能动作，当外施电压大于1.05Uov时，过电压脱扣器必须可靠

动作，使断路器断开。

7、欠压脱扣器功能

欠电压整定值Uoe=170V，当外施电压小于0.95Uoe时，欠电压脱扣器能可靠动作，使断路器断开，当外施电压大于1.05Uoe时，欠电压脱扣器不能动作，确保断路器可靠合闸，值得说明的该欠压脱扣器为电子式欠压脱扣器，无失压保护功能，零电压时断路器可以合闸。

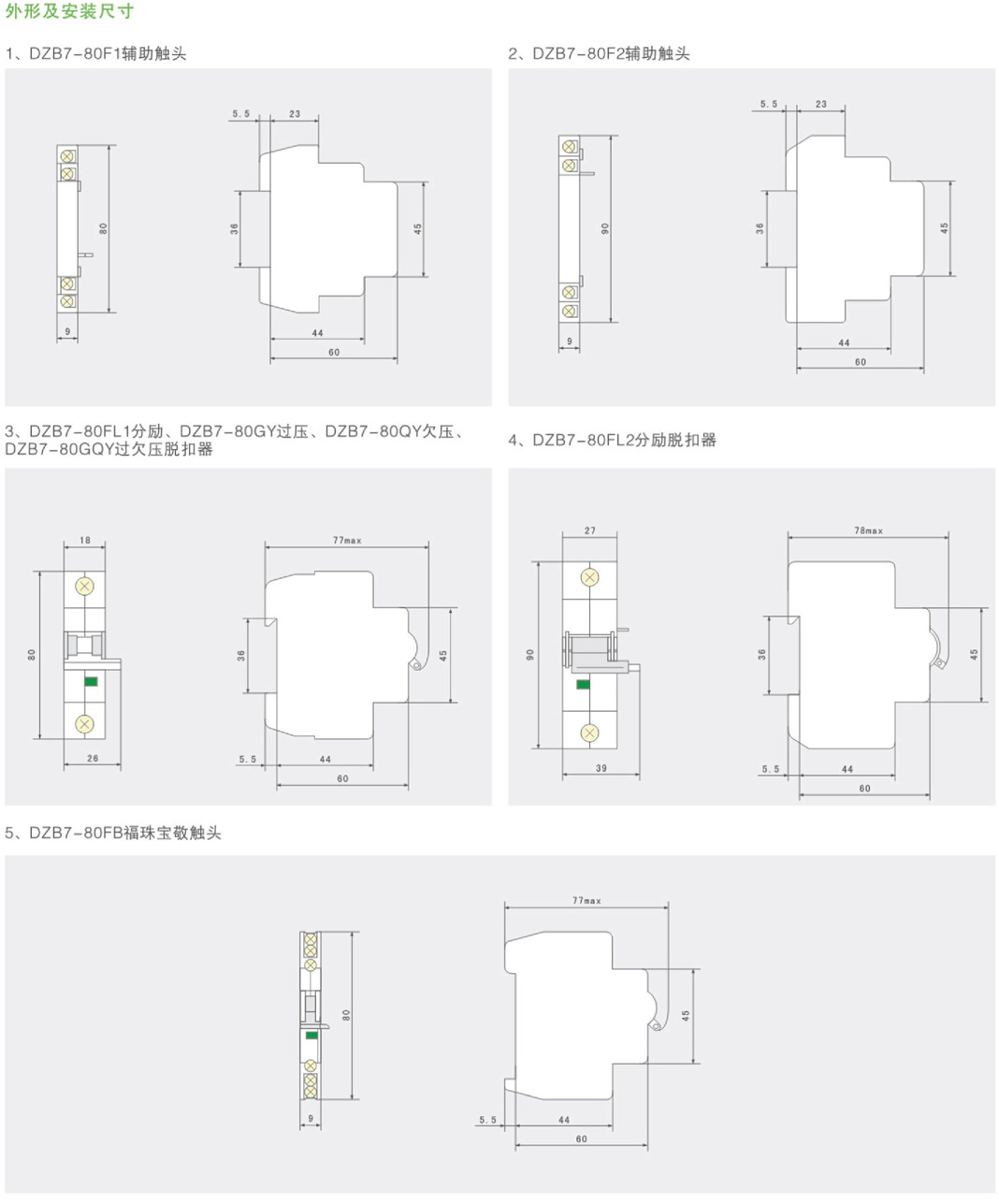

安装及使用

该系列附件只能与断路器或都点断路器组合才能使用，单独无法使用。

1、DZB7-80系列断路器与附件的组合

a.断路器+辅助触头

b.断路器+辅助报警触头

c.断路器+分励脱扣器

d.断路器+欠压脱扣器

e.断路器+过压脱扣器

f.断路器+过欠压脱扣器

g.断路器+分励脱扣器+辅助触头

h.断路器+分励脱扣器+辅助报警触头

2、DZB7-125系列断路器与附件组合

a.断路器+分励脱扣器

b.断路器+辅助触头

c.断路器+分励脱扣器+辅助触头

DZB7-80系列断路器附件均安装于断路器的左侧，辅助触头、报警触头与断路器之间用螺钉固定；分励脱扣器过压、欠压、过欠压

脱扣器与断路器之间用双面胶固定，同时参与导轨安装。

DZB7-125系列小型断路器的分励脱扣器安装于断路器的左侧，辅助触头安装于断路器的右侧。

DZB7-80F、DZB7-80FB、DZB7-80FL、DZB7-80GY、DZB7-80QY、DZB7-80GQY的传动轴与断路器的机械联结，应动作灵活，正确。

DZB7-80FL分励脱扣器的工作电源不低于100VA。

订货须知

1、要求附件与断路器装配好时，除说明断路器型号、规格、数量外，应说明与之相配附件的型号、名称、数量、组合情况。

2、订购附件时，应说明附件型号、名称、数量，其中分励脱扣器、过压、欠压、过欠压脱扣器应给出额定电压值。
