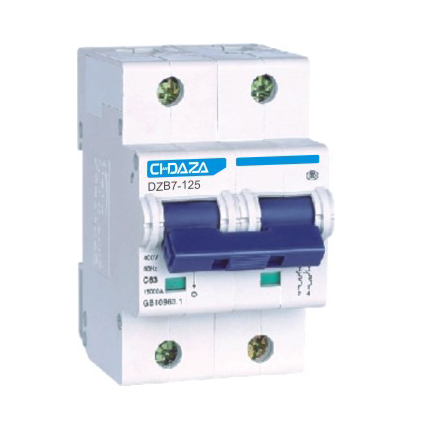

DZB7-125小型断路器
DZB7-125系列小型断路器(以下简称断路器)主要适用于交流50Hz,额定电压230V/400V额定工作电流至125A的电力线路中对电力设施和电气设备惊醒过电流保护,亦可用于不频繁的通断操作。
该产品性能可靠,保护特性精确、分断能力高、体积小、美观大方,是理想的更新换代产品。
符合标准:GB 10963.1、IEC60898-1。
型号及含义
正常工作条件
1、周围空气温度上限不超过+40℃,下限值不低于-5℃,24h内平均温度不超过+35℃。
2、安装地点的海拔高度不超过2000m。
3、安装地点的大气相对湿度,在周围最高温度+40℃时不超过50%,在较低温度下可以有较高的相对湿度,例如:20℃时达90%。对由于温度变化偶尔产生的凝露应采取特殊的措施。
4、污染等级:2级。
5、过电压类别:Ⅱ、Ⅲ类。
6、断路器采用TH35-7.5标准导轨安装。
7、断路器一般应垂直安装,手柄向上为接通电流位置。
8、安装处应无显著冲击和振动。
结构特征
产品采用高精度双金属材料作为反时限热保护元件,保护特性精确,操作机构再扣可靠,触头系统采用双断点串联结构、双灭弧系统,断点电压低,在高分断能力的情况下,限流特性好。该产品巧妙地设置了操作手柄合闸门槛,只有操作力达到一定值时,才能让触头快速闭合,使触头闭合固定在一定高速之下,相对排除了人为因素对触头闭合速度的影响,减少了接通时触头的电磨损,提高了断路器的寿命和可靠性。
该产品具有明显的触头位置状态指示。接线端子采用提升式框形结构,接线能力为2.5mm2~50mm2。产品可带分励脱扣器、辅助触头等附件。
