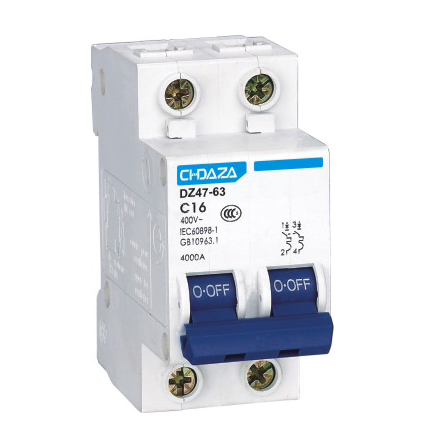

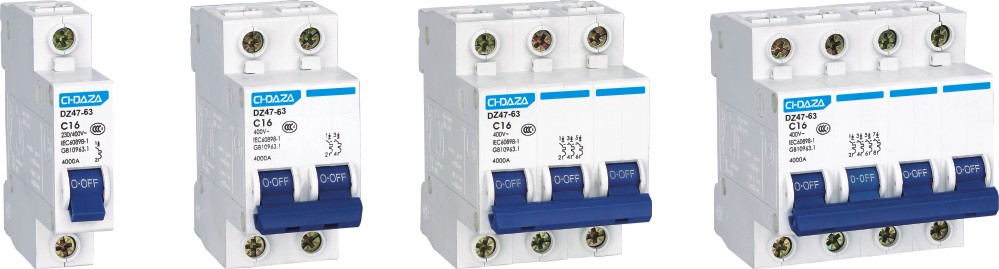

DZ47-63DC交直流用小型断路器

DZ47-63DC系列直流用小型断路器适用于交流50/60Hz额定电压230/400V,额定电流至63A线路中,或流电压220V,额定直流电流至63A线路中作过载和短路保护之用,也可以在正常情况下作为线路的不频繁操作转换之用。断路器适用于工业、商业、高层和民用住宅等各种场所。符合标准:GB10963.2、IEC 60898-2,获得CCC认证。

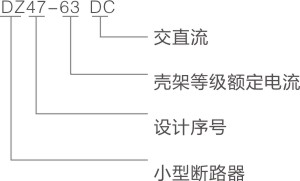

型号及其含义


正常工作条件

环境温度-5℃~+40℃; 24h内平均值不超过35℃。

海拔高度:安装地点的海拔不超过2000m。

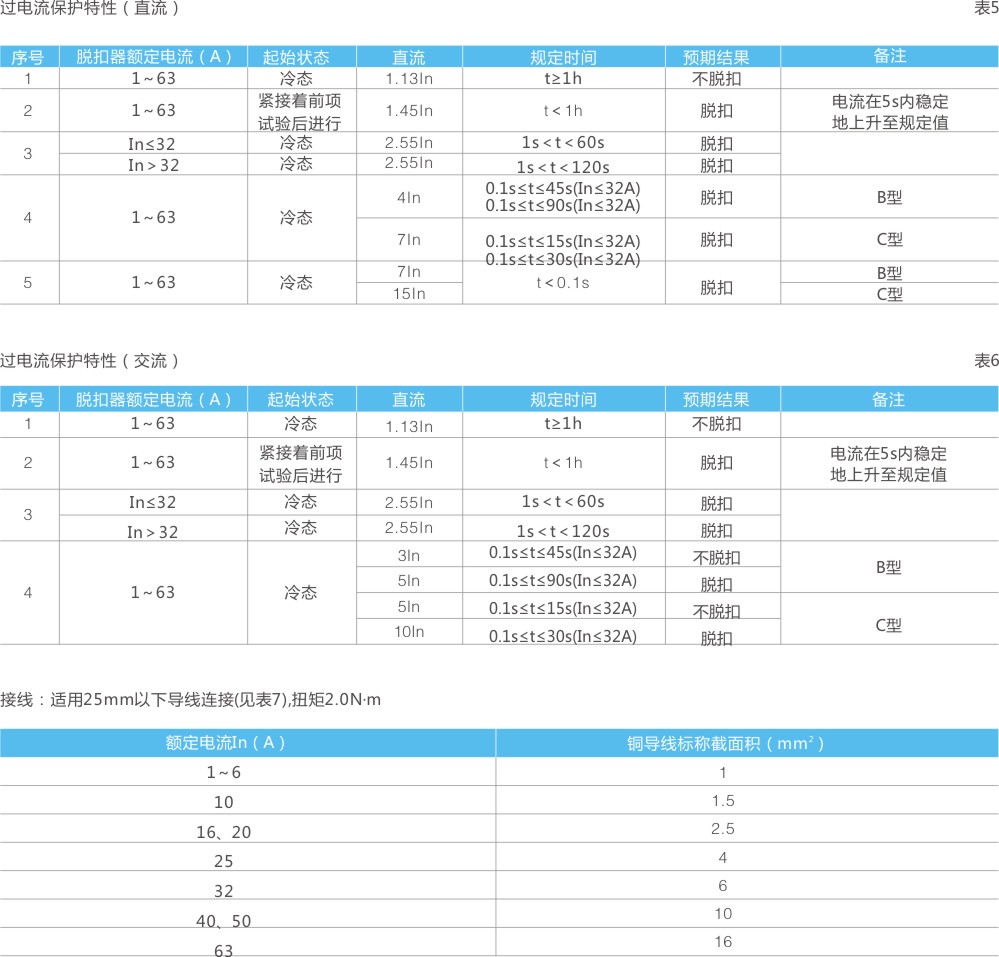

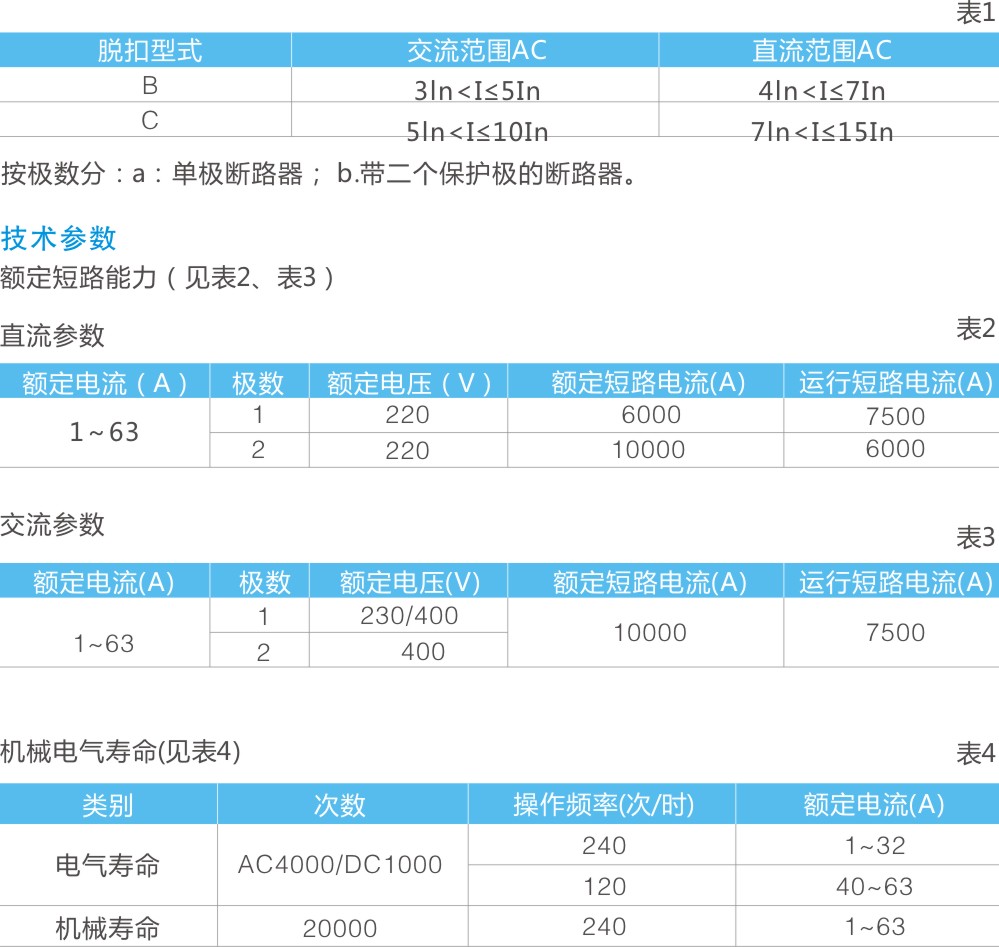

主要参数及技术性能

主要规格

按额定电流In分:1A、2A、3A、4A、6A、10A、16A、20A、25A、32A、40A、50A、63A;




结构特征

◎额定短路分断能力高。

◎双重接线功能,出线端可方便地连接标准汇流排和软硬导线,进线端可连接软硬导线。

◎带指触防护组合型接线端子及红绿安全指示,安全性更高。

◎带储能式机构操作,触点快速闭合,克服了因人力操作手柄速度快慢带来的不利影响,大大提高了产品的使用寿命。

◎产品可配合多种模块化附件使用,如S9,V9,XF9,XF9F。

◎壳体和部分功能件均采用高阻燃、耐高温、耐冲击塑料制成。

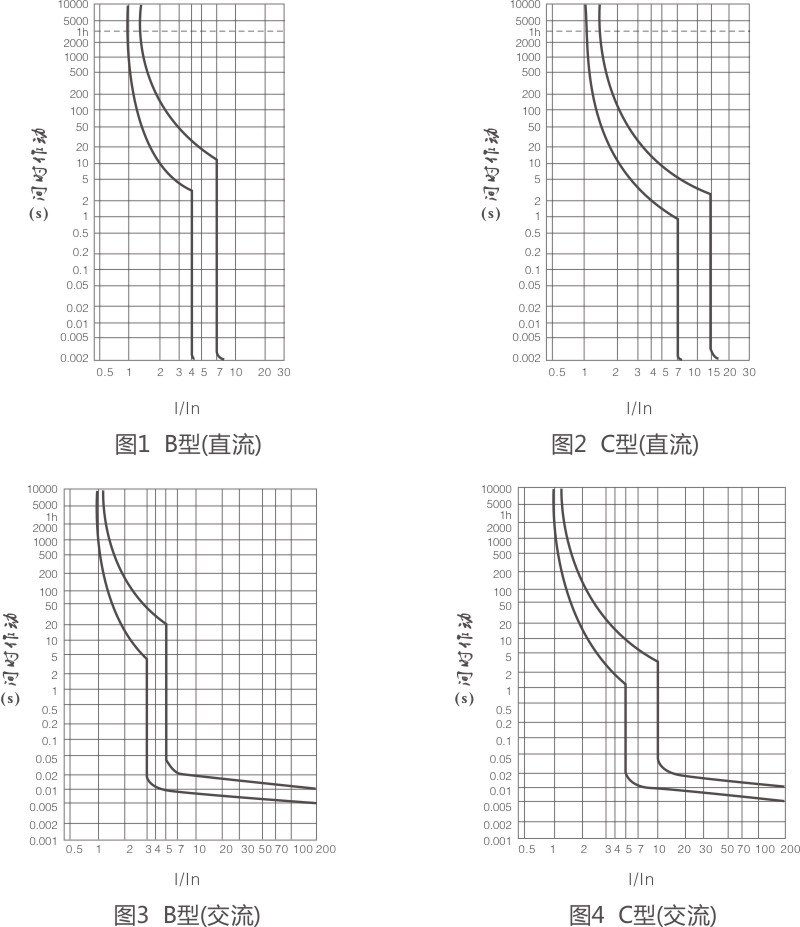

脱扣特性曲线图

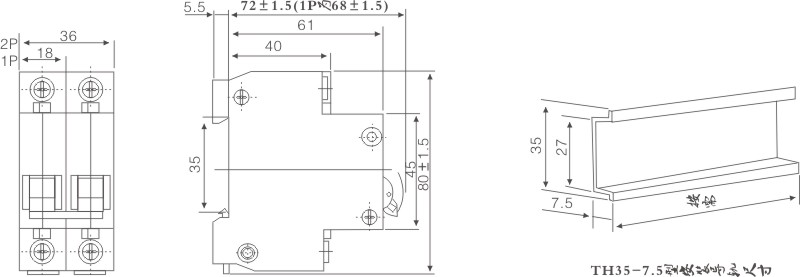

外形及安装尺寸



订货须知

订货时要标明下列各点:

产品型号和名称,如DZ47-63DC交直流用小型断路器;

瞬时脱扣型式和额定电流,如C20;

断路器极数,如2P;

订货数量,如500台;

订货举例:DZ47-63DC交直流用小型断路器,2P,C20,500台。
