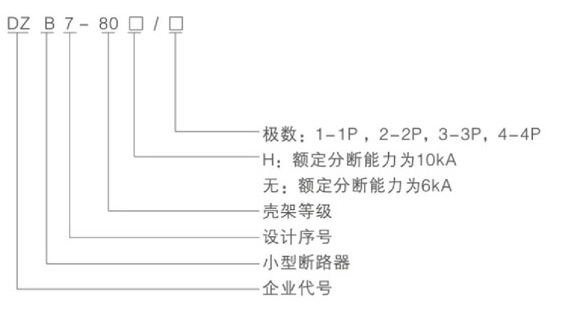

型号及含义

正常工作条件

1、周围空气温度上限值不超过+40℃,下限不低于-5℃，24h平均值不超过+35℃。

2、安装地点的海拔高度不超过2000m。

3、安装地点的大气相对湿度在周围最高温度+40℃时不超过50%，在较低温度下可以有较高的相对湿度,最湿月平均最大相对湿度不超过90%,同时该月的平均温度不超过+25℃，并考虑到温度变化发生在产品表面上的凝露。

4、污染等级：2级

5、安装类别：ⅡⅢ类。

6、断路器采用TH35-7.5标准导轨安装，断路器一般应垂直安装，手柄向上为接通电流位置。

7、安装处应无显著冲击和振动。

结构特征

1、采用高精度双金属材料作为反时限热保护元件，保护特性精确。

2、断路器的限流特性好，燃弧时间极短，寿命长，性能可靠。

3、具有明显的触头位置状态指示。

4、接线端子采用框式结构，无论软、硬导线均可牢靠连接。连接导线1mm2～25mm2。

5、断路器的附件齐全，可带辅助触头、报警触头、分励脱扣器、欠压脱扣器以及剩余电流动作保护器模块等，为智能化应用提供了极大方便。
