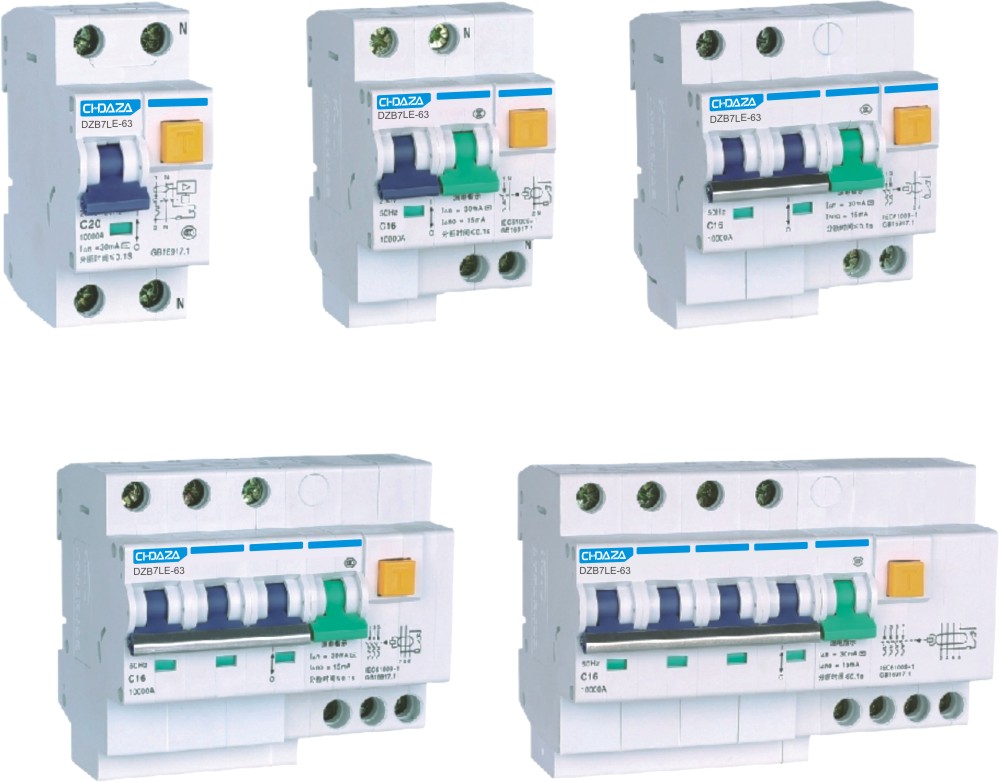

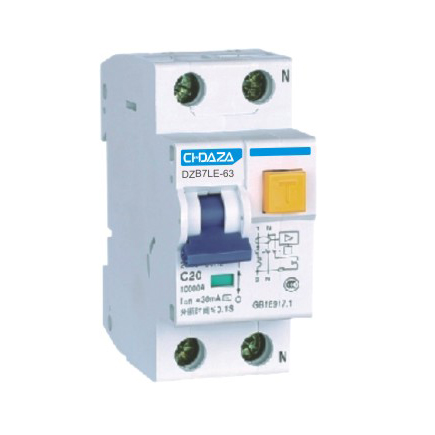

DZB7LE-63、DZB7LE-63H漏电断路器
DZB7LE-63□系列小型漏电断路器是本公司自行研制的新型产品。适用于交流50Hz,额定电压400V,额定工作电流不超过63A,电源中性点接地的电路中、主要用作人身触电保护及对建筑物及类似用途的线路设备进行过电流保护,也可对因用电设备绝缘损坏,产生接地故障电流而引起的火灾迎危险提供保护。
符合标准:GB 16917.1、IEC 61009-1

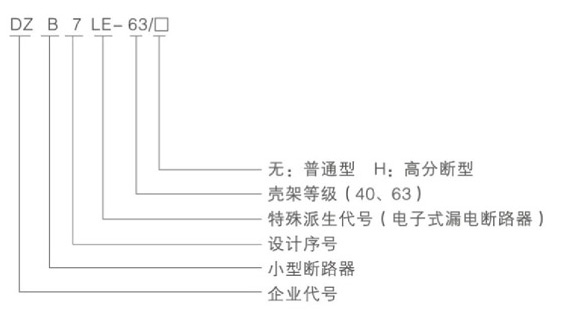

型号及含义
注:只有1P+N和2P产品可增加过压保护功能。
正常工作条件
1、周围空气温度上限值不超过+40℃,下限不低于-5℃,24h平均值不超过+35℃。
2、安装地点的海拔高度不超过2000m。
3、安装地点的大气相对湿度在周围最高温度+40℃时不超过50%,在较低温度下可以有较高的相对湿度,最湿月平均最大相对湿度不超过90%,同时该月的月平均温度不超过+25℃,由于温度变化发生在产品表面上的凝露情况必须采取措施。
4、污染等级:2级
5、安装类别:ⅡⅢ类。
6、安装场所的外磁场任何方向均不应超过地磁场的5倍。
7、漏电断路器一般应垂直安装,手柄向上为接通电源位置。
8、安装处应无显著冲击和振动。

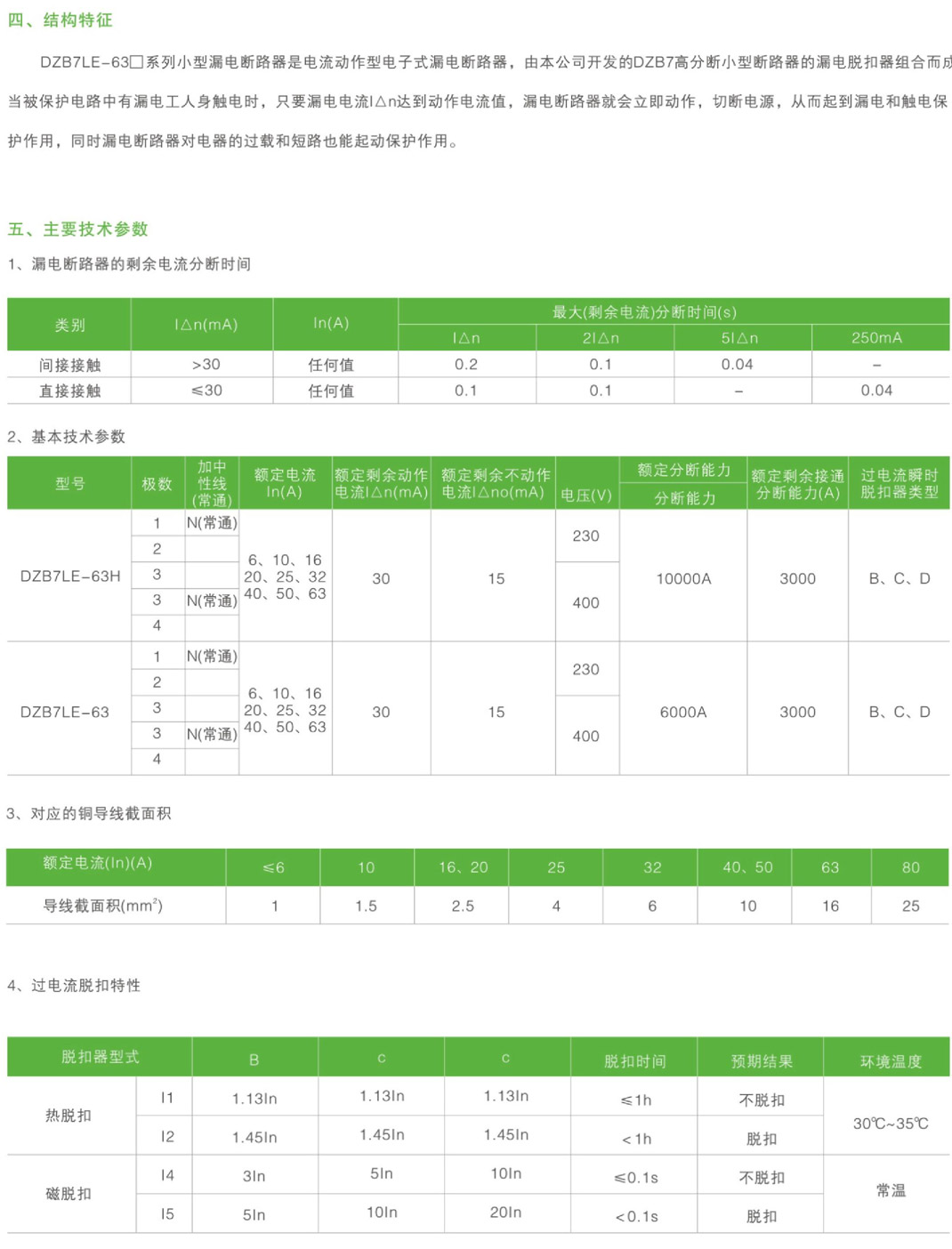

注:表中过电流保护(热脱扣)是在环境温度30℃~35℃,按对应导线截面积,在规定时间内得出的预期结果,使用条件与上述偏差时,应进行补偿,建议用户正常使用时按上表对应导线接线。

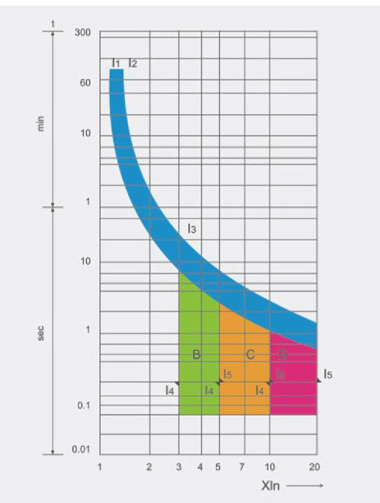

5、断路器的脱扣特性曲线
6、漏电断路器除具有漏电保护功能外,还桶对由于电网故障引起电压过度升高进行保护。过电压整定值Uvo=280V,整定范围Uvo±5%(仅用于额定电压为AC 230V的线路中)。
7、漏电断路器的附件齐全,可带分励脱扣器、过压脱扣器、过欠压脱扣器、欠压脱扣器,辅助触头和报警触头等附件。

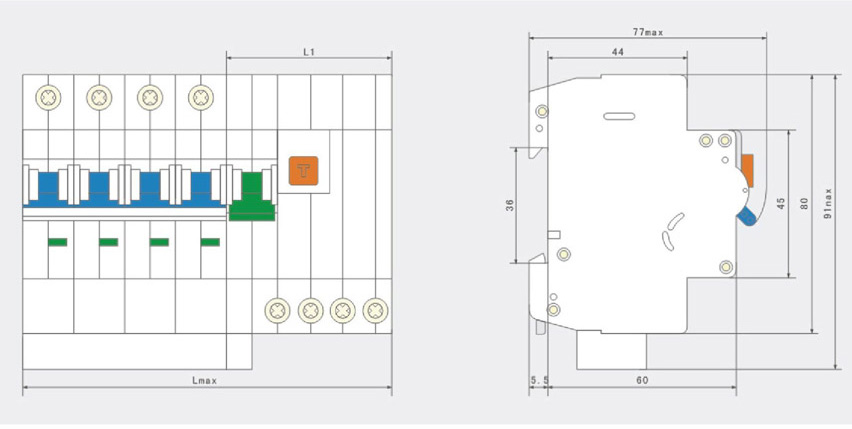

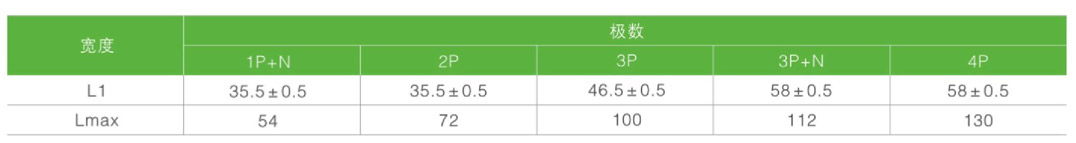

外形及安装尺寸
DZB7LE-63、DZB7LE-63H
注:漏电断路器采用TH35-7.5型标准导轨安装
订货须知
订货时请说明断路器型号、壳架等级、额定电流值、额定剩余动作电流、脱扣型式、极数、台数等(带过压保护功能的漏电断路器订货时须特殊说明,否则无此功能)。
例如:DZB7LE-63漏电断路器,额定电流为40A,脱扣型式C型,额定剩余动作电流30mA,三极加不可分断中性极100台,则表示为DZB7LE-63 3P+N C40A 30mA 100台。
