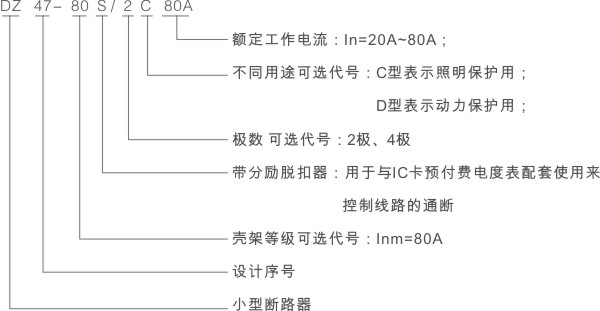

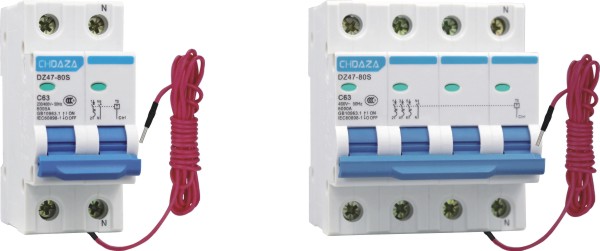

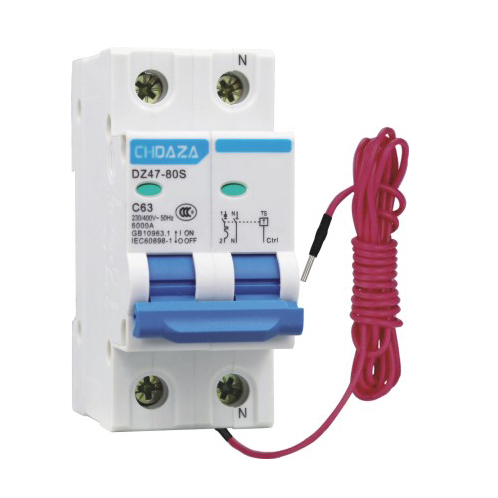

型号及其含义

注：1.DZ47-80S为控制信号得电瞬时脱扣；

2.不同用途供货时客户未注明默认为C型；

技术参数

◎断路器瞬时脱扣器的供货形式为C型，其他型式用户可很特殊订货；

◎断路器的短路分断能力为6000A;

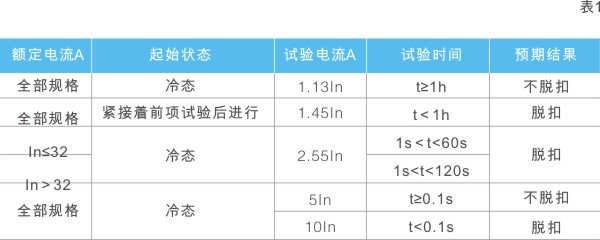

◎断路器过电流保护特殊(见表1)

机械电气寿命

电气寿命：4000次，COSφ=0.85～0.9；

机械寿命：15000次。（其中5000次直接人力操作，操作频率In=25A为240次/小时）,In>25A为120次/小时;1000次由分励脱扣器控制分断，每次间隔时间≥3min)

功能特点

◎断路器具有一个过电流保护极和一个开闭中性极，并带有分励脱扣装置。

◎开闭中性极比过电流保护极先接通后分断；

◎额定分断能力高，可达6kA;

◎断路器操作机构为带储能式自由脱扣机构，触点快速闭合，克服了因人力操作手柄速度快慢带来的不利影响，大大提高了产品使用寿命；在正常工作时，触头只能停留在闭合或断开位置；

◎带指触防护组合型接触端子，安全性能高；分励脱扣器由或控硅、电磁脱扣器等组成驱动元件；

◎壳体和部件均采用国外进口的高阻燃、耐高温、耐冲击塑料制成。

工作原理

使用时通过信号输入端口给断路器智能分励脱扣器极加上控制电压， 即信号电压（可由远端控制线路提供），然后将断路器手柄推向闭合位置，通过操作机构带动动触头向静触头运行并与静触头可靠接触，并接通线路。当线路发生过载故障时，过载电流使热双金属元件弯曲，过载脱扣器动作，推动锁定机构复位，从而实现分断线路。当线路发生短路故障时，短路电流使瞬时脱扣器动作，推动锁定机构复位，实现分断线路。当因为某种需要，必须立即切断线路时，可能通过无线控制系统断开控制电压，此时信号电压检测电路得行信号后，对分励线圈输出电压信号，推动整个分励线圈动作，并同时带动锁定机构复位，实现分断功能。因此，该产品不同的线路状态下，均能达到分断的目的。

应用示例

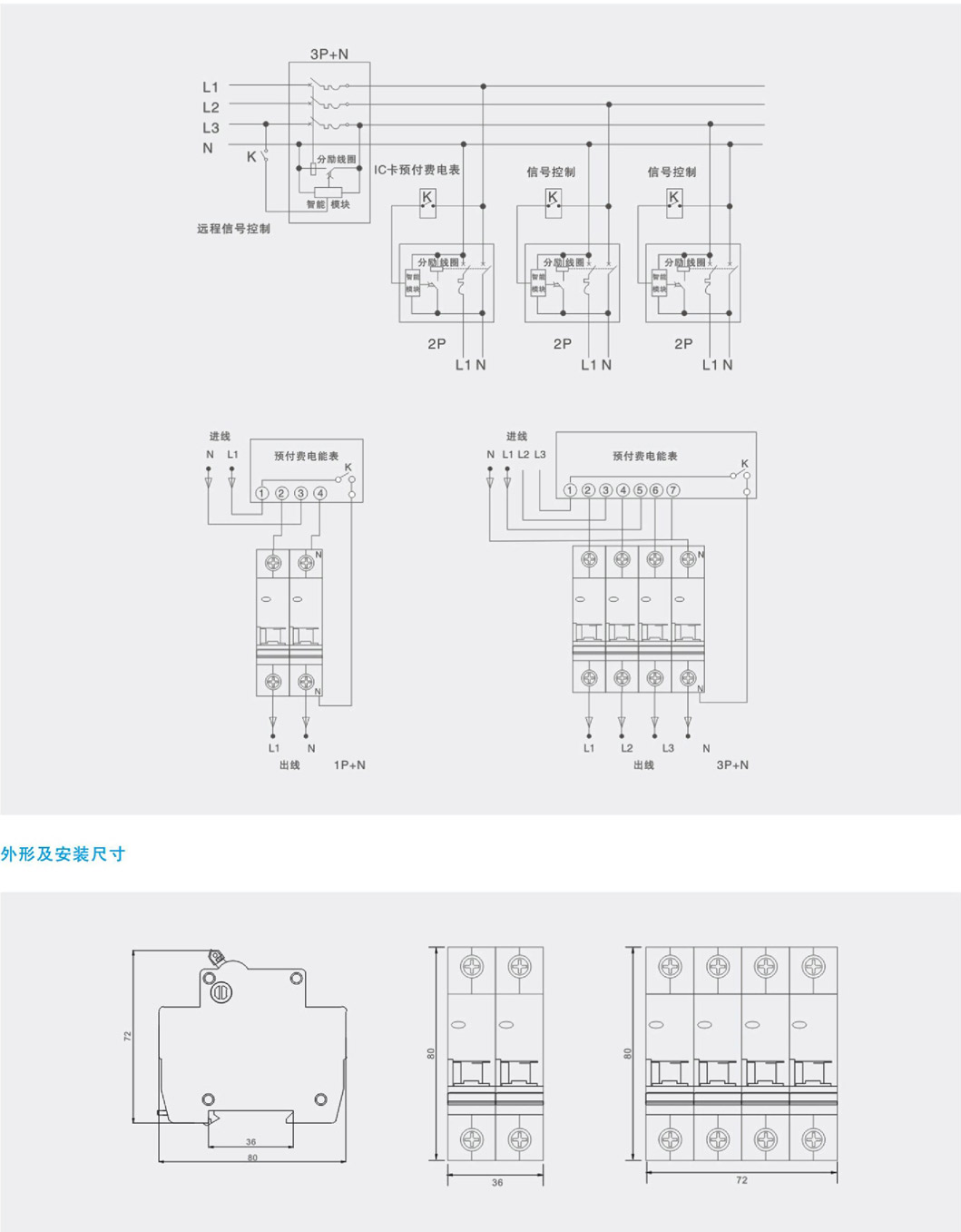

◎具体常见的应用方案（见图1）

◎根据用户需要本公司可生产额定最大电流100A的卡式电表专用开关。

◎安装接线图（见图2）
