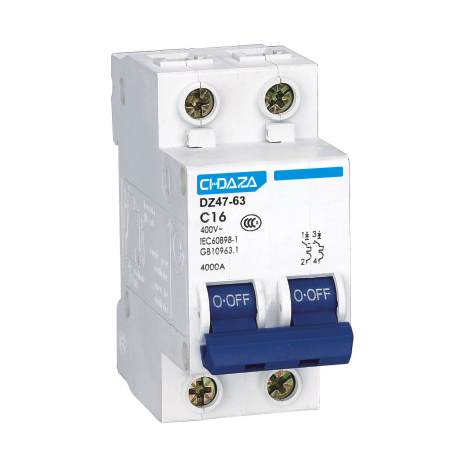

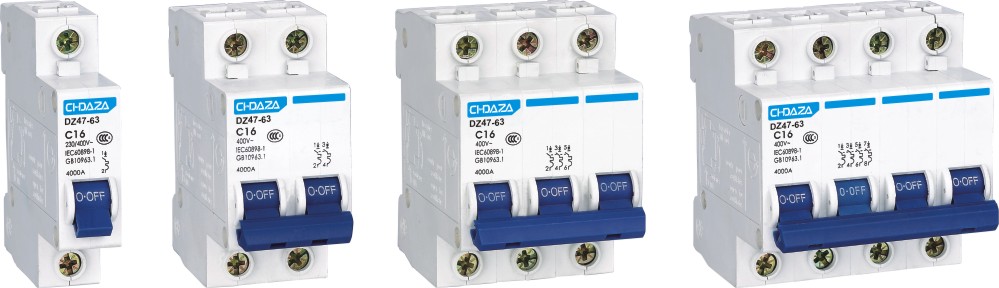

高分断小型断路器

DZ47-63高分断小型断路器具有结构先进合理、性能可靠、分断能力高、外型美观小巧等特点，壳体等部件采用耐冲击、高阻燃材料构成。适用于交流50Hz或60Hz;额定工作电压400V以下，额定电流自3A至63A以下的场所。主要用于办公楼、住宅和类似的建筑物的照明、配电线路及设备的过载、短路保护、也可在正常情况下，作为线路不频繁分断和转换之用。

本产品符合标准：IEC60898T、GB10963。

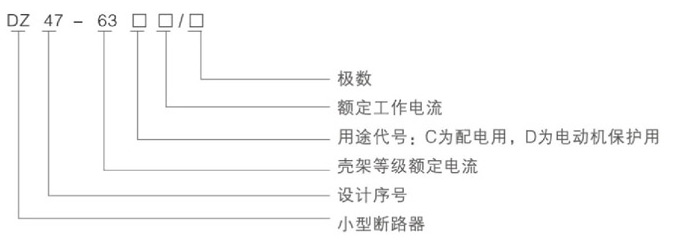

型号及其含义

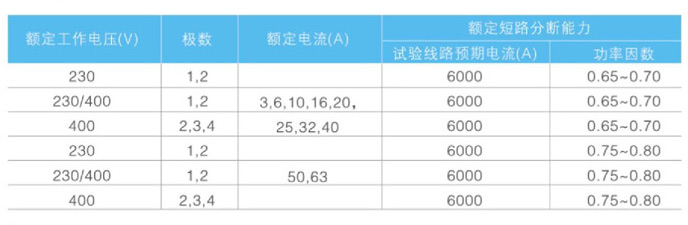

技术参数

注：

机械寿命：20，000次（断-通）

电气寿命：4000次

抗湿热性：2类（温度为55℃，相对湿度为95%）

接线采用带夹箍的接线端子，电缆载面可达25mm²

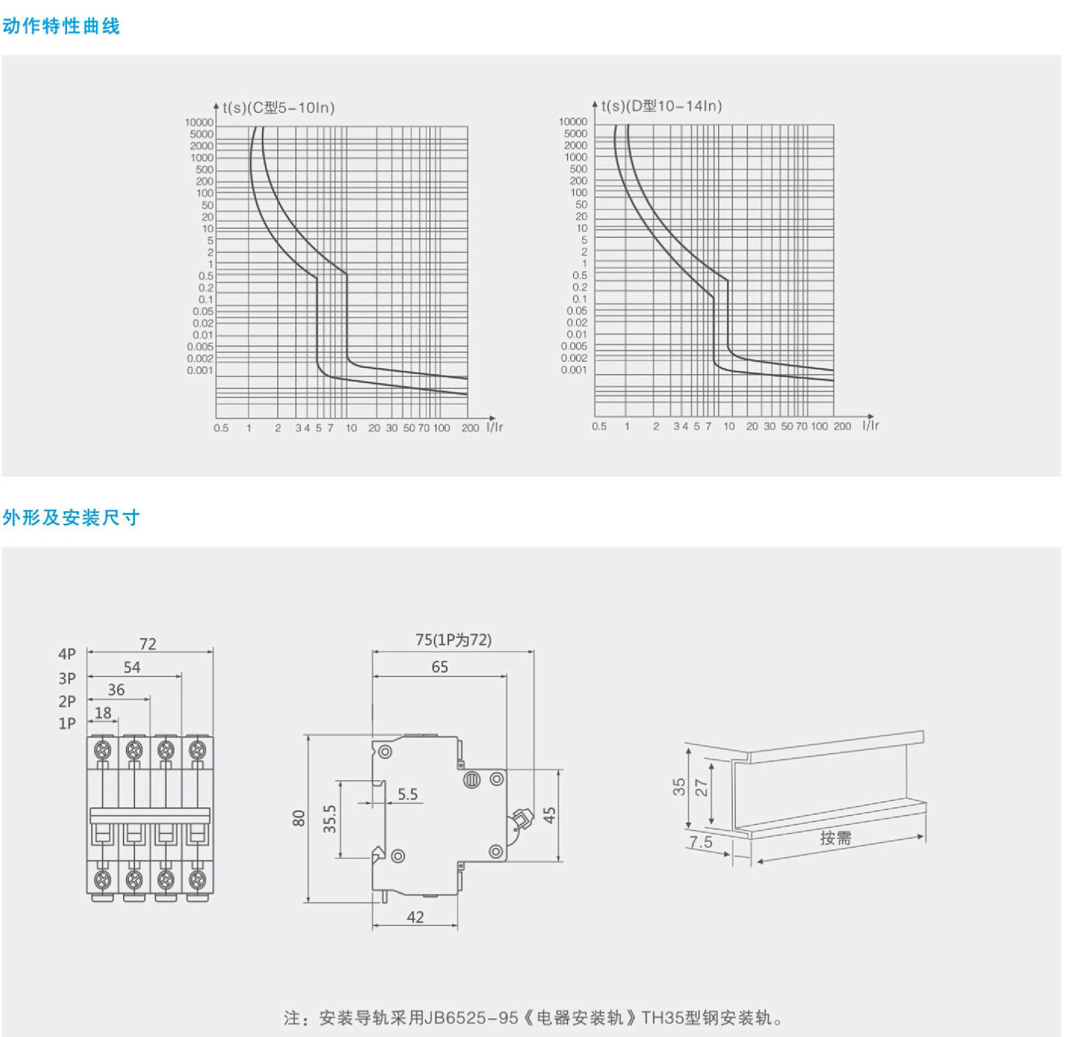

过电流脱扣特性表

结构特性

DZ47-63高分断小型断路器由塑料外壳、操作机构、触头灭弧系统、脱扣机构等组成。外壳采用了高阻燃、高强度的特种塑料，抗冲击能力强、重量轻、断路器操作机构的零件采用了高强度塑料制品，在确保灵敏、可靠的同时获得了最低的转动惯量，使从短路故障开始开脱扣机构动作的时间很短。脱扣机构由双金属片过载反时限脱扣机构和短路瞬动电磁机构二部分组成。触头灭弧系统则采用了特殊的导弧角和灭弧室，具有显著的限流特性。
