高分断小型断路器

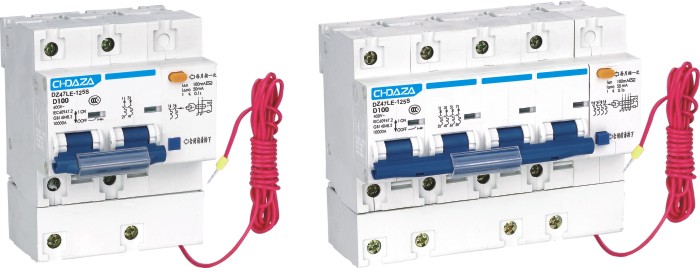

DZ47LE-125S预付费电表专用漏电断路器(以下简称断路器)具有信号控制脱扣功能，适用于交流50Hz，额定工作电压400V、额定电流至100A的线路中，对线路进行远距离控制分断或自动信号控制分断、同时对线路起过载和短路漏电保护的作用，也可以作为线路不频繁操作转换之用。目前，广泛应用于IC卡预付费电度表配套使用来控制线路的通断。同时可以保护线路电动机的过载或短路，亦可作为线路的不频繁转换及电动机的不频繁起动之用。

产品符合GB14048.2《低压开关设备和控制设备低压断路器》标准；等同采用IEC60947-2标准。

型号及含义

主要参数及技术性能

分类

极数：单极两线(IP+N)、三极四线(3P+N)；

短路脱扣特性：(8~12)In。

主要技术参数

额定工作电压Ue(V);

单极两线：230；

三极四线：400；

额定控制电源电压Us：交流230V，50Hz；

额定电流In(A)：63、80、100、125；

壳架等级额定电流Inm(A)：125；

信号控制脱扣动作时间；

a.信号控制脱扣延时时间(t)：0.5s≤t<2s；

b.信号控制脱扣瞬时时间(t)：t<0.1s；

断路器短路分断能力：6000/10000A；

1△n（mA）=30/50/75/100；

1no= 1△n；

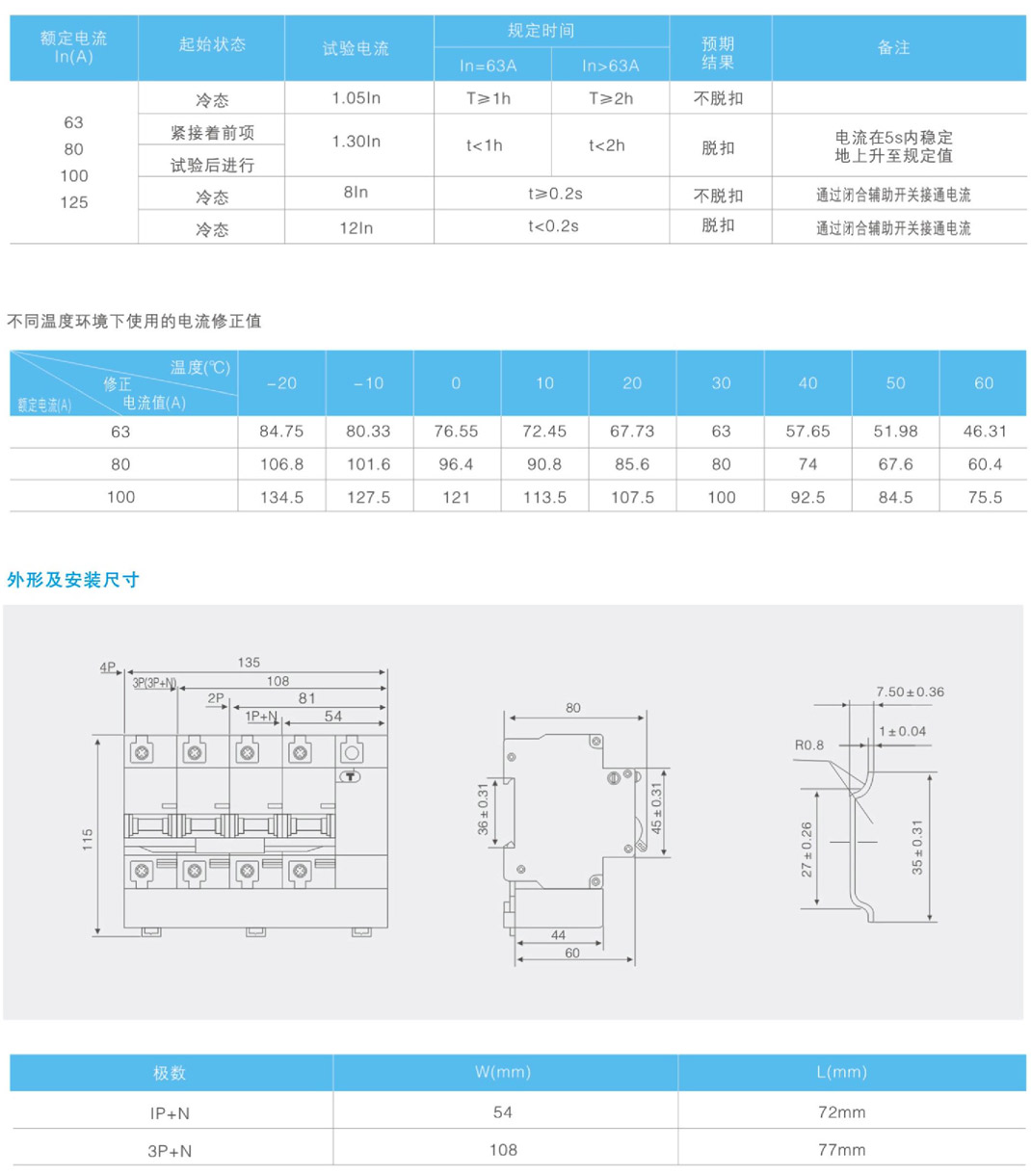

过电流保护特性（见表一）。
