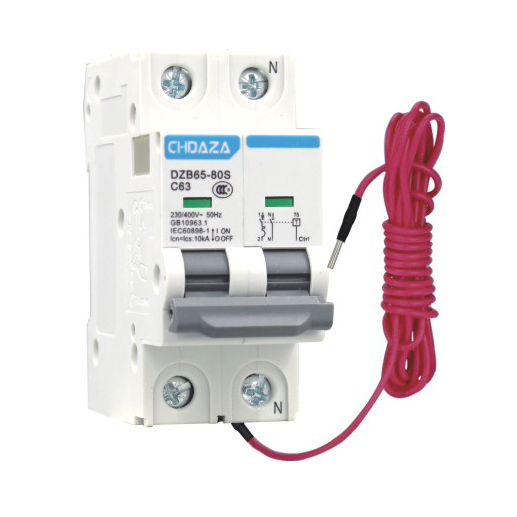

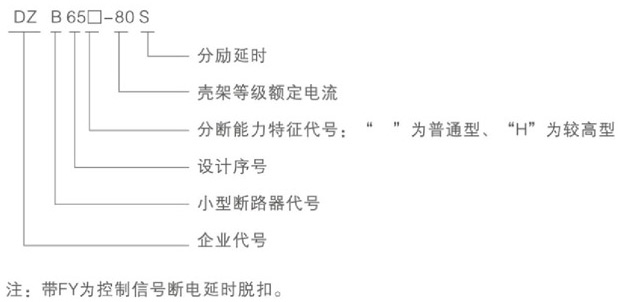

型号含义

主要参数及技术性能

主要规格：

额定电流In:6A、10A、16A、20A、25A、32A、40A、50A、63A、80A；

极数：1P+N（N极可开闭）、3P+N（N极可开闭）；

主要技术参数：

瞬时胶扣类型：C型；

额定工作电压Ue:230V(1P+N)、400V（3P+N）；

瞬时脱扣类型：C型；

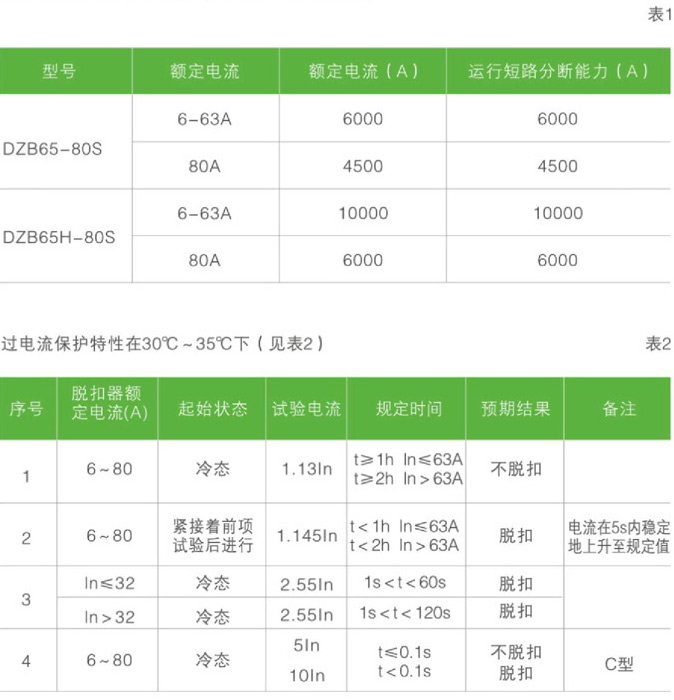

额定短路能力Icn、运行短路分断能力Ics(见表1)。

连接外部信号控制线

·截面积0.3mm²,长度30cm(其他长度可特殊生产)带有压接好的接线端子。信号线出线端分产品进线端出线和出线端出线两种，订货时需说明。

·机械电气寿命：

    电气寿命：4000次，COSφ=0.085~0.9;

    机械寿命：20000次。

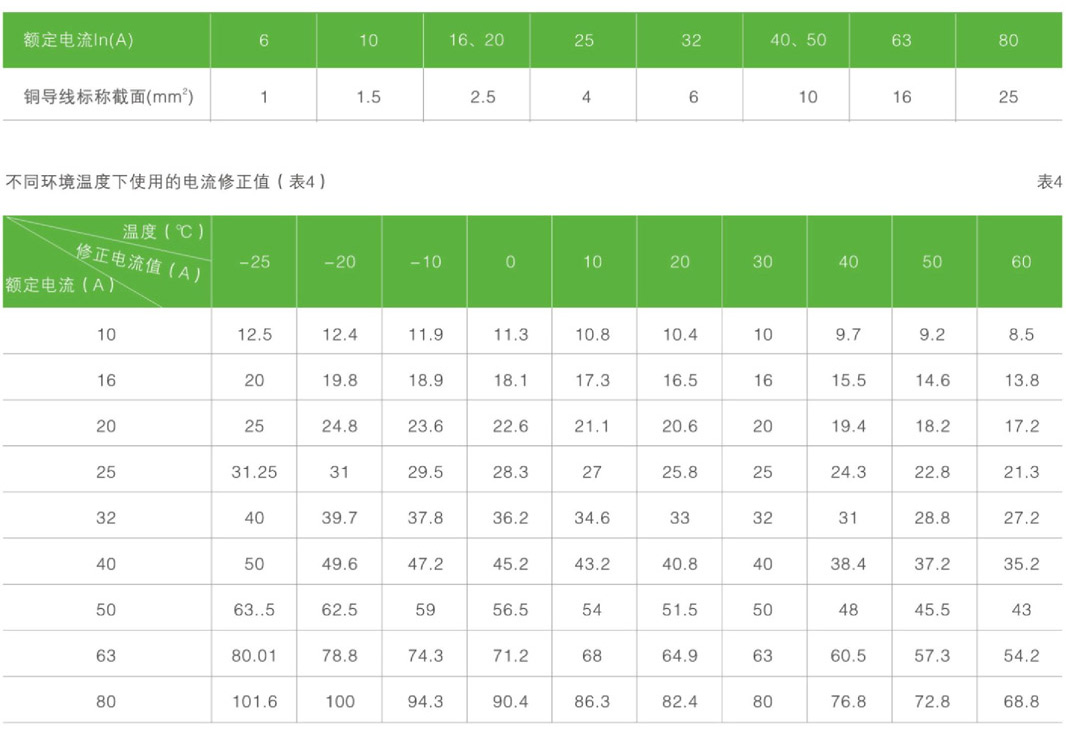

·接线：适用35mm以下导线连接(见表4)，接线方法用螺钉压紧接线，扭矩为3.5N.m。

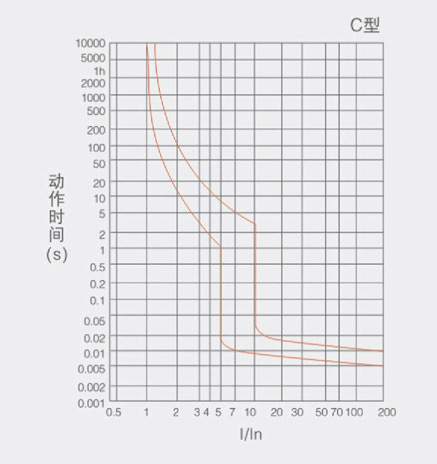

过载电流脱扣特性曲线（见下图）

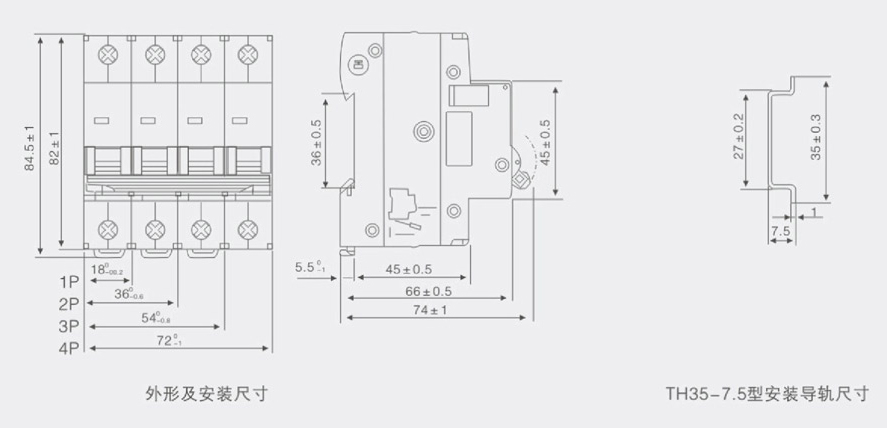

结构特点

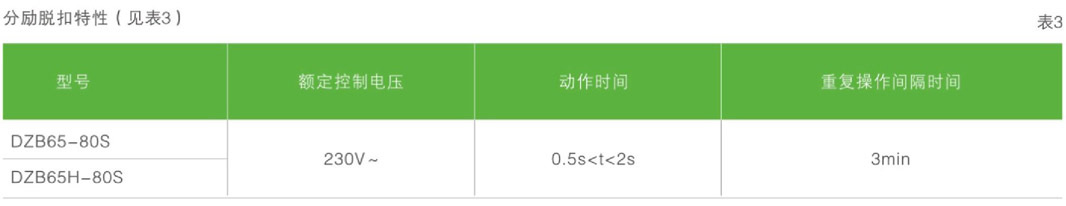

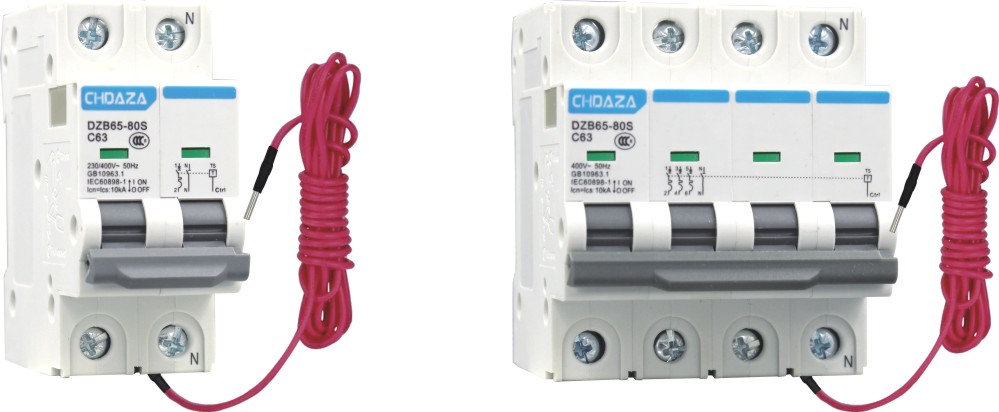

断路器带有分励脱扣装置，具有以下特点：

◆开闭中性极比过电流保护极先接通后分断；

◆额定分断能力高达10kA;

◆断路器操作机构为带储能式自由脱扣机构，触头快速闭合，克服了因人力操作手柄速度快慢带来的不利影响，大大提高了产品使用寿命，在正常工作时，触头只能停留在闭合或断开位置；

◆分励脱扣器由可控硅、电磁脱扣器等组成驱动元件；

◆壳体和部件均采用高阻燃、耐高温、耐冲击塑料制成。

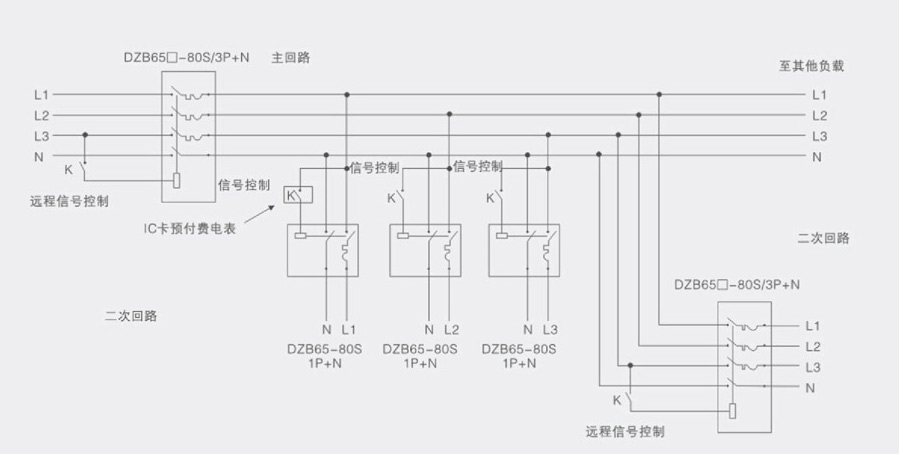

应用示例

订货须知

订货时需说明：

◆产品型号、名称；

◆极数；

◆瞬时脱扣器型式和额定电流；

◆数量。

◆订货示例

   用户订DZB65-80S小型断路器、1P+N、瞬时脱扣型式为C型、额定电流为20A、数量50台

   订购时书写：DZB65-80S、1P+N、C20、50台。
