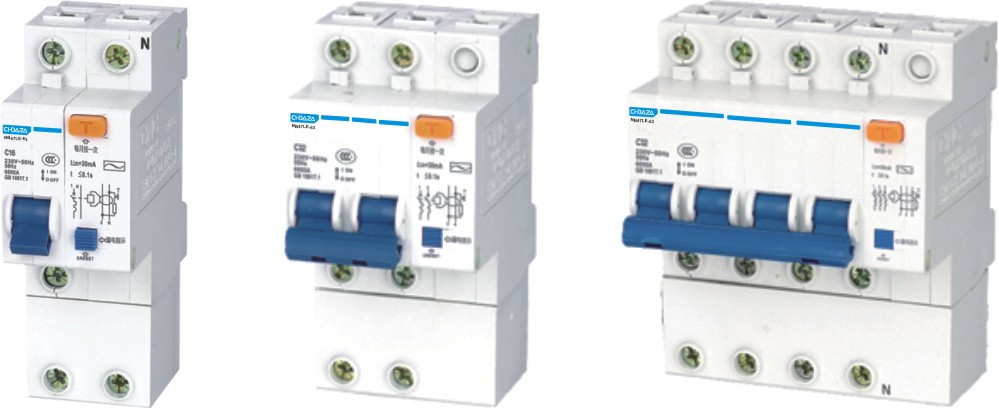

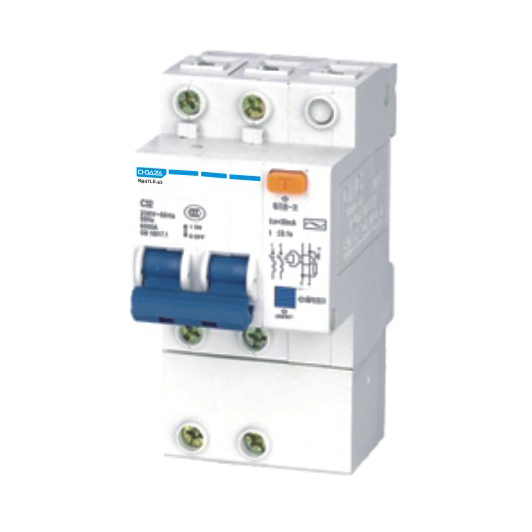

DZ47NLE-63漏电断路器

NB47LE-63剩余电流动作断路器适用于交流50Hz或60Hz,额定电压至400V, 额定电流至60A的线路中,作剩余电流保护之用。当人身触电或电路泄漏电流超过规定值时,剩余电流动作断路器能在极短的时间内自动切断电源,保障人身安全和防止设备因发生泄漏电流造成的事故。

剩余电流动作断路器具有过载和短路保护功能,可用来保护线路或电动机的过载和短路,亦可在正常情况下作为线路的不频繁转换启动之用。

产品符合GB16917.1和IEC61009-1标准。

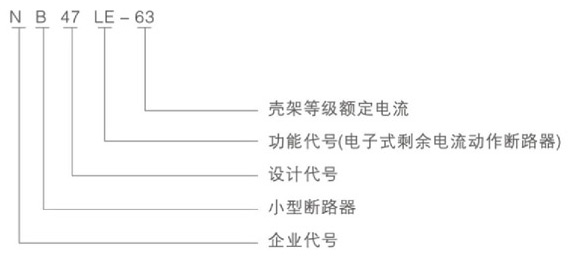

型号及其含义


工作环境及安装条件

·正常工作条件:

周围空气温度:周围空气温度上限为+40℃,下限为-5℃,24h内其平均值不超过+35℃。

海拔:安装地点的海拔不超过2000m。

·大气条件:

a.湿度:安装地点的空气相对湿度在最高温度为+40℃时不超过50%,在较低温度下可允许较高相对湿度,例如20℃时达90%。

b.污染等级:断路器污染等级为2级。

·安装条件

安装类别:Ⅱ、Ⅲ级。

安装型式:采用TH35-7.5型钢安装轨安装。


主要参数及技术性能

·主要规格:

        按额定电流In分:6A、10A、16A、20A、25A、32A、40A、50A、60A ;

        按额定剩余动作电流I△n分:0.03A、0.1A、0.3A;

        按极数和电流回路数分:

        a.单极两线剩余电流动作断路器;

        b.两极剩余电流动作断路器;

        c.三极剩余电流动作断路器;

        d.三极四线剩余电流动作断路器;

        e.四极剩余电流动作断路器。

        按瞬时脱扣器特性分:C型,D型。

·技术参数:

        额定电压Un:单极两线和两极:230V,三极、三极四线和四极:400V;

        额定短路分断能力Icn:4500A(C50,C60,D6 D60);6000A(C6 C40);

        额定剩余接通和分断能力 I△m:2000A;

        额定剩余不动作电流l△no:0.5I△n;

        剩余电流动作的分断时间(见表1);


注:a.5A,10A,20A,50A,100A,200A,500A的试验对大于过电流瞬时脱扣范围下限的电流不进行试验。

b.在I△t等于C型或D型的过电流瞬时脱扣范围下限的电流时进行试验。

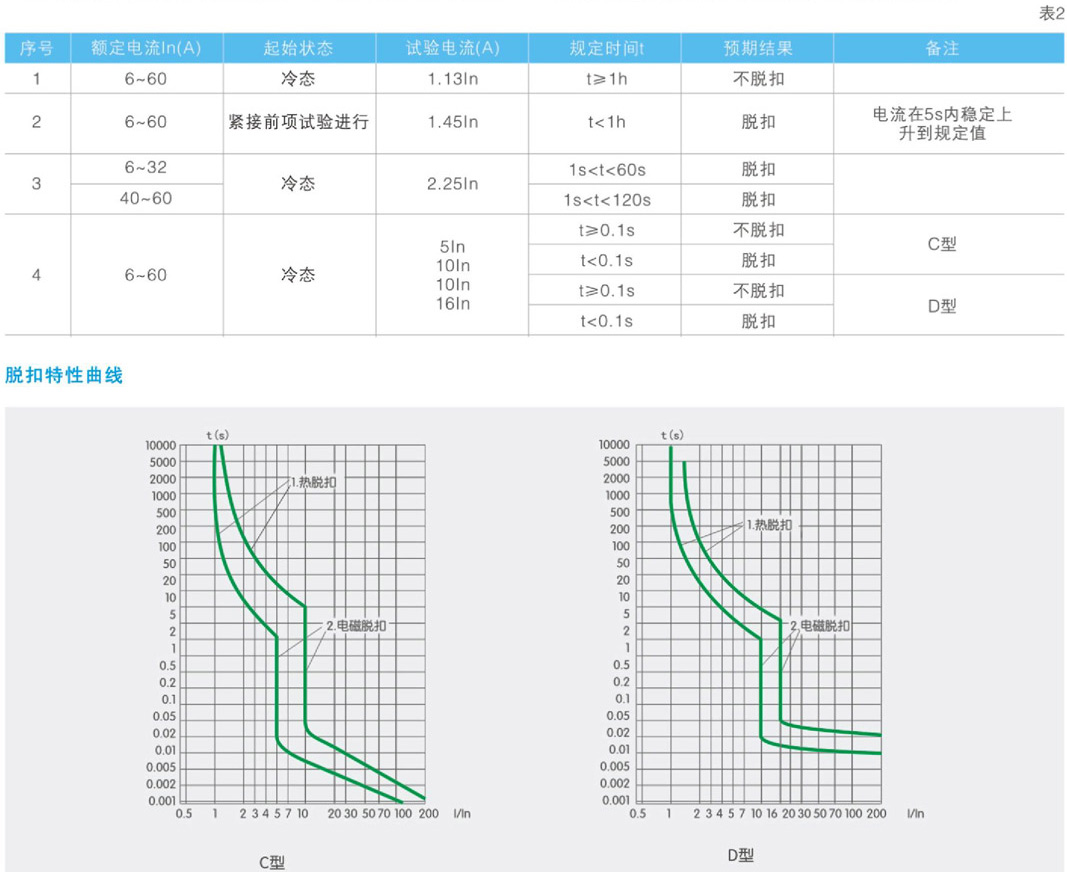

·过电流保护特性(见表2);

·机械电气寿命;

a.电气寿命:2000次,COSφ=0.85 0.9;

b.机械寿命:2000次;

c.操作频率:In≤25A 240次/h;In>25A 120次/h。

·绝缘耐冲击电压性能:

a.各极连接在一起与中性极之间能承受峰值为6000V的冲击电压;

b.各极与中性极连接在一起与金属支架之间能承受峰值为8000V的冲击电压。

·剩余电流动作断路器在峰值电流为200A冲击电流和峰值电压为2.5 Un浪涌过电压作用下具有承受能力,且不引起误动作。


订货须知

订货时要标明下列各点:

产品型号和名称:如NB47LE-63剩余电流动作断路器;

额定电流,如40A;

极线数,如单极两线;

瞬时脱扣器类型,如C型;

额定剩余动作电流,如0.03A;

订货数量,如50台。

订货举例:NB47LE-63剩余电流动作断路器,单极两线,C40,0.03A,50台。
