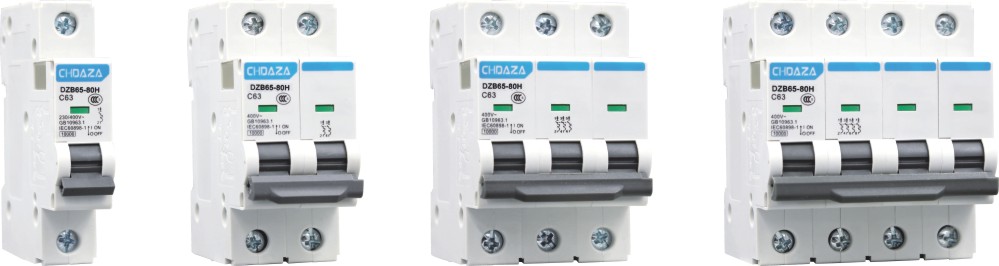

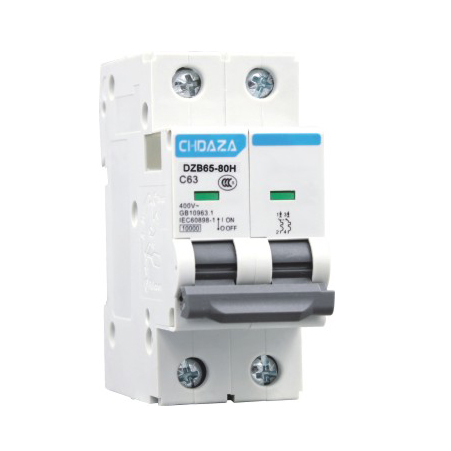

DZB65-80、DZB65-80H小型断路器

DZB65-80□高分断小型断路器适用于交流50/60Hz额定电压230/400V,额定电流至63A线路的过载和短路保护之用,也可以在正常情况下作为线路的不频繁操作转换之用。断路器适用于工业、商业、高层和民用住宅等各种场所。

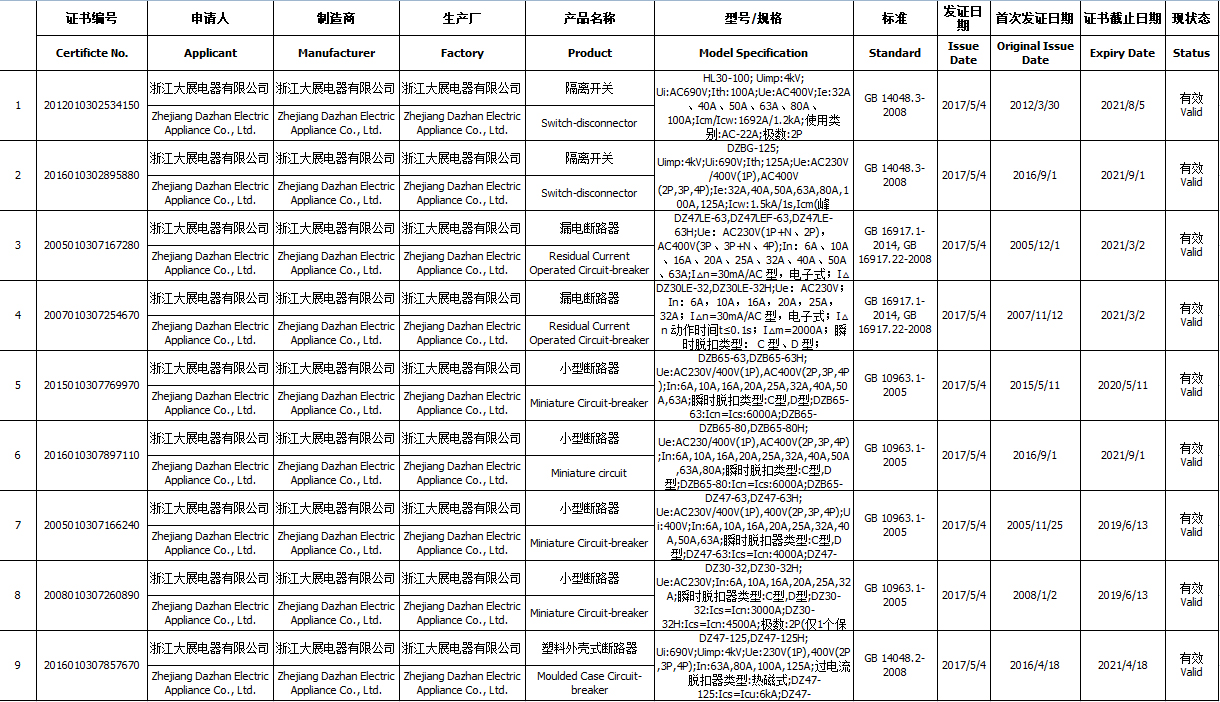

产品符合GB10963.1、IEC60898-1标准获得CCC,CE,SEMK0等认证。

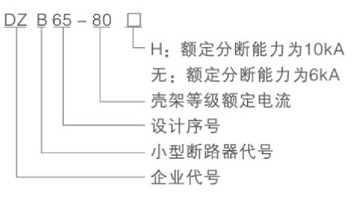

型号及含义

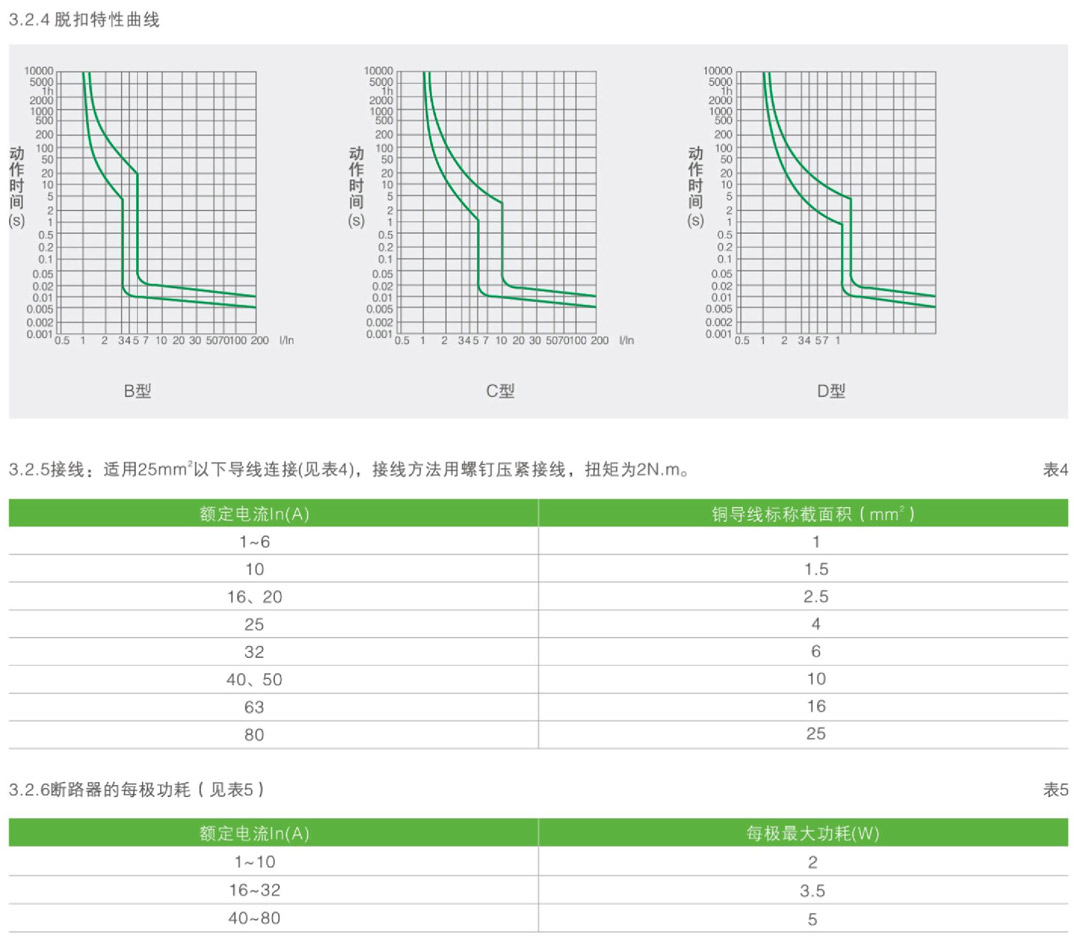

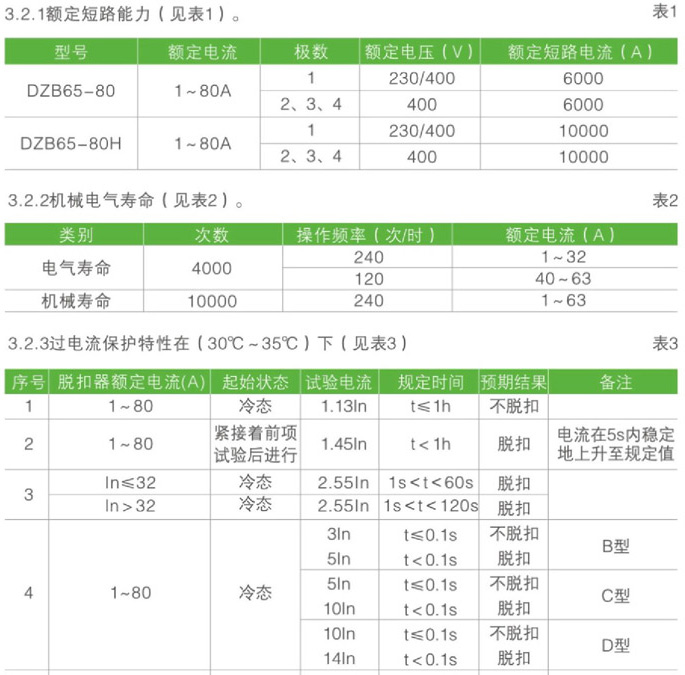

主要参数及技术性能

3.1主要规格

3.1.1按额定电流In分:1A、2A、3A、4A、6A、10A、16A、20A、25A、32A、40A、

50A、63A、80A;

3.1.2按瞬时脱扣器的型式分:B型(3~5)In;C型(5~10)In;D型(10~14)In。

3.1.3按极数分:

a.单极断路器

b.带二个保护极的断路器;

c. 带三个保护极的断路器;

d.带四个保护级的断路器。


其它

4.1 结构特点

4.1.1 额定短路分断能力高,合部额定电流等级均可达到10kA。

4.1.2 双重接线功能,进出线端可方便地连接标准汇流排和软硬导线。

4.1.3 带指触防护组合型接线端子及红绿安全指示,安全性更高。

4.1.4 带储能式机构操作,触点快速闭合,克服了因人力操作手柄速度快慢带来的不利影响,大大提高了产品的使用寿命。

4.1.5 产品可配合多种模块化附件使用,如OF、SD、MX+OF、MV+MN。

4.1.6 壳体和部分功能件均采用国外进口的商阻燃、耐高温、耐冲击塑料制成。

a.周围空气温度:

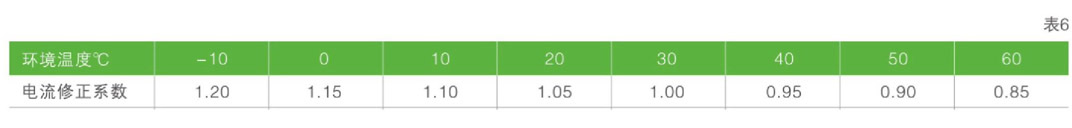

周围环境温度不超过+40℃,最低不低于-5℃,24h平均值不超过+35℃。当环境温度不是基准的30℃时,参考表6的系数修正。

b.海拔高度:

    安装地点的海拔不超过2000m。

c.安装型式:

    采用TH35-7.5型钢安装轨安装。

4.2具有隔离功能

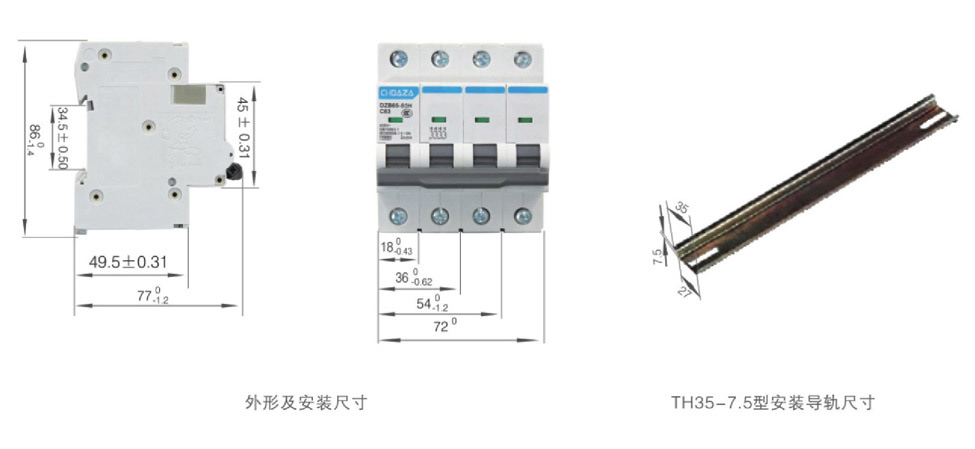

外形及安装尺寸

订货须知

1 产品型号和名称,如DZB65-80H小型断路器。

2 瞬时脱扣形式和额定电流,如C20A(照明保护型额定电流20A)。

3 订货数量,如500台。

4 订货举例:DZB65-80H型断路器C20A,500台。
