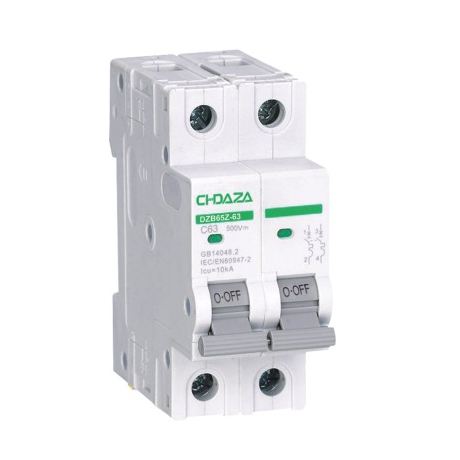

DZB65Z-63光伏专用直流小型断路器

DZB65Z-63光伏发电专用小型直流断路额定工作电压可以高至DC 1000V,该断路器采用特殊的灭弧、限流系统,可以迅速分断直流配电系统的故障电流,保护太阳能光伏发电系统中的重要器件---光伏模块免受高DC反向电流和因逆变器故障导致的AC反馈电流的危害,保证了太阳能光伏发电系统可靠的运行。


运行的环境条件

基于光伏电站地理位置的特殊性,大展提供的汇流箱、低压元件等产品在温度、海拔、湿度、防护等级等方面均通过严格的测试试验和验证,满足光伏发电各类场所对汇流箱以及元件等产品的特殊要求。

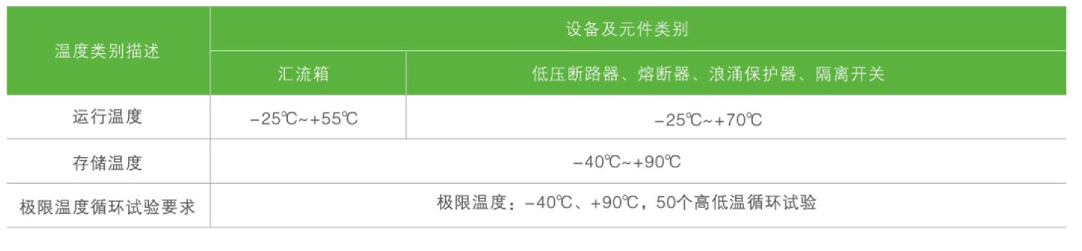

温度

为消除极限环境温度对光伏汇流箱以及光伏用断路器、隔离开关、熔断器、浪涌保护器等低压元件的电气性能的影响,大展提供的产品均通过高低温循环试验以及试后验证,最大限度温度满足环境温度对汇流箱以及低压元件在不同温度下的运行需求。

海拔

为消除高海拔对汇流箱智能监控装置以及各低压元件特性及性能影响,智能监控装置安装海拔大于2500m、低压元件安装海拔大于2000m,需按公司提供的海拔降容系数合理选型,以确保所选产品在高海拔下的可靠运行。


湿度

周围环境温度在+40℃条件下,大气相对湿度不超过50%,如温度降低,则可在较高湿度条件下使用。

最湿月份的月平均相对湿度为90%。


防护等级

光伏用断路器防护等级为IP65,接地线引出电缆孔和通信电缆接线孔均采用IP68防护等级的电缆接头。可完全防止外物及灰尘侵入,任何方向喷水对箱内元件无有害影响。


低压元件应用特点

特点一:光伏直流专用断路器的优点

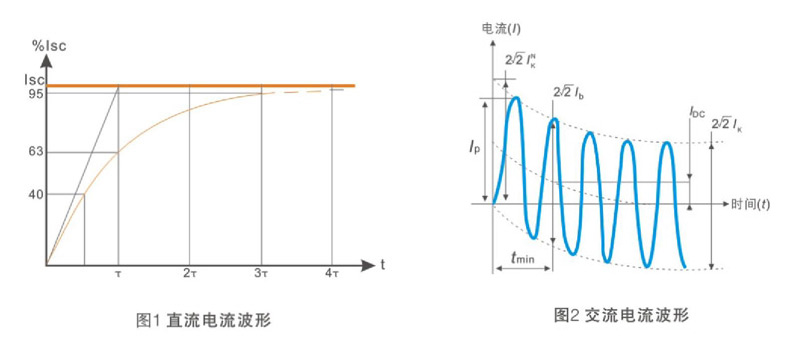

众所周知,因交、直流波形不同,其电弧熄灭存在差异。直流无过零点,熄灭更困哪,熄弧时需要采用特殊的强制灭弧结构设计来保证可靠的熄灭直流电弧。交流有过零点,利用交流过零的特点,熄弧相对直流容易很多,所以在光伏系统直流侧不宜选用交流直流断路器,建议选用光伏专用直流断路器做线路和设备的保护。

交直流通用断路器直流额定工作电压等级一般低于DC1000V,不能更好满足光伏系统下电压、电流波动需求,在搞的开路电压、临界负载电流下(详见特点三)使用,产品存在被击穿以及电弧难熄灭的隐患。

大展的直流断路器通过电磁场软件仿真分析和关键部件的优化设计,为光伏系统提供专用直流断路器,确保在直流系统中应用的可靠性和安全性。

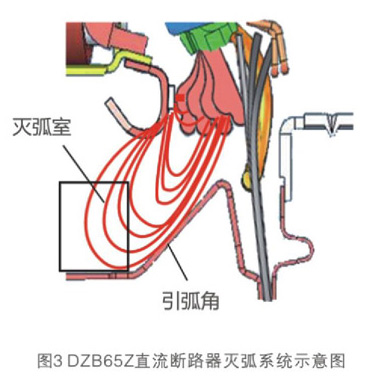

大展DZB65Z系列小型光伏专用直流断路器采用独创的引弧角、特有的材质和加工工艺,增强灭弧系统的磁吹及引弧能力,能可靠熄灭直流电弧。


特点二:直流断路器、隔离开关在临界负载电流下的安全操作性能

光伏发电电流稳定受季节、天气以及太阳光辐照强度等因素影响,在阴雨天、积雪遮挡以及光照辐射强度弱的情况下,发电电流会低于设计的额定电流,当回路电流低至一定值(临界负载电流)时操作断路器或隔离开关,触头间产生的电弧因难引入灭弧室而不易熄灭,如长时间处于拉弧状态,触头触点材料会严重烧损,大大降低电气产品的机电寿命,为光伏系统的稳定运行带来安全隐患。

针对此问题,大展提供的光伏直流断路器、隔离开关均通过相关测试来保证产品在临界负载电流下使用的安全性。


表2 光伏直流断路器、隔离开关临界负载电流试验


特点三:无极性直流断路器、隔离开关在光伏系统中直流侧的应用

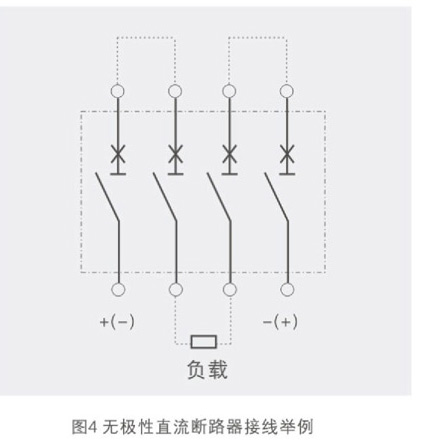

在现有光伏系统中,存在直流侧选用固定极性直流断路器、隔离开关的情况,但因光伏发电系统的特殊性,在系统中偶尔会有反向(逆)电流产生,反向电流往往是固定极性产品可靠运行的最大隐患,大展通过对光伏系统的应用研究和深入分析并结合产品的应用比较,开发了完全适用于光伏系统的无极性直流断路器和直流隔离开关。

固定极性直流断路器、隔离开关,采用在产品灭弧室两侧加装永磁体的方式,增加产品的电弧磁吹能力,以提高产品在固定极性的直流回路中的带载操作次数。

大展生产的无极性直流断路器、隔离开关,采用全面、先进的电磁场仿真技术优化产品灭弧系统结构,选用特殊材料并辅以特有的加工工艺,形成一套特有的灭弧系统,使其接线无极性要求。同时,通过公司内部严格的带载操作试验和临界负载电流试验,保证产品在直流回路中出线极性改变的情况下仍能正常分合,确保产品在全寿命周期内的可靠运行。

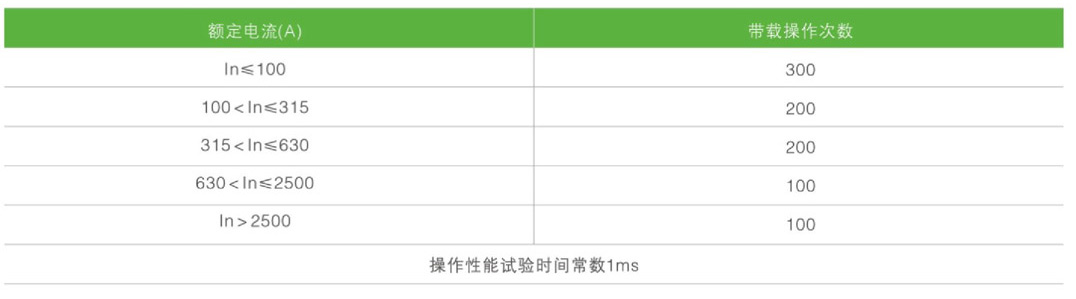

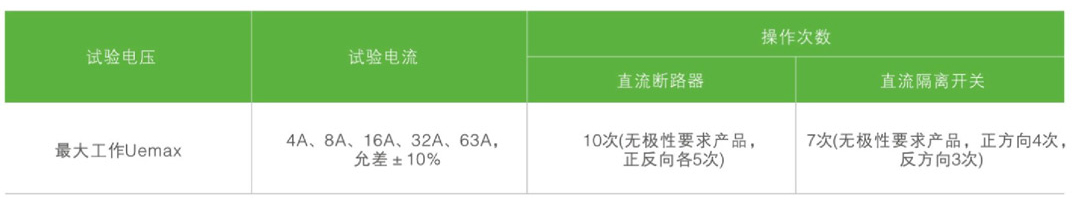

表3 反向电流下的带载操作试验要求



无极性直流断路器、隔离开关在光伏系统中直流侧的应用优势:

●确保产品在(逆)反向电流情况下的操作安全性

在光伏系统中,当某个光伏串中1个或多个模块发生绝缘损坏导致短路或接地故障时,常常会出现反向电流。如果该类情况下选用的是固定极性的直流

断路器或隔离开关,直流产品的灭弧系统会因极性改变而丧失灭弧能力,降低了人参操作的安全性,严重的会烧毁产品,甚至引发火灾等严重事故。在

种情况下,选用大展无极性直流产品的使其不受反向直流的影响而可靠熄灭直流电弧,保证产品的操作安全性。


●避免因为现场接线错误而导致断路器的烧毁而引发重大安全事故发生

现场接线错误无法避免,线路接线调整也时有发生,大展无极性直流断路器、隔离开关彻底避免了因人为失误导致产品接线错误引发重大安全事故的发生。


注:1、无极性直流断路器、隔离开关灭弧系统特点详见特点一介绍

    2、临界负载电流试验详见特点三介绍


特点四:极端温度环境下的安全运行能力

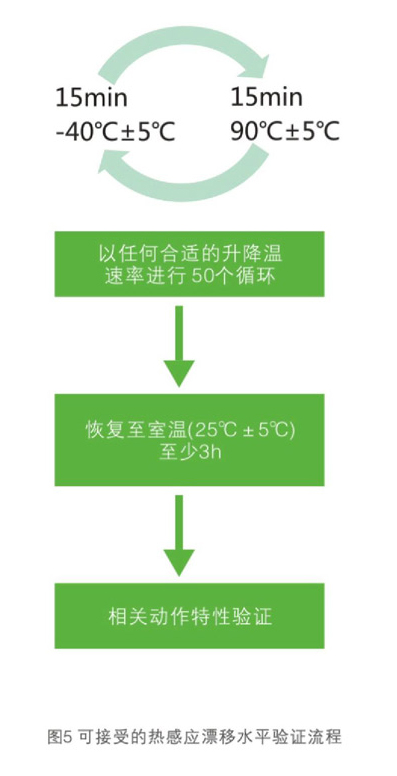

光伏用熔断器可接受的热感应漂移水平的验证

光伏发电区域一般都是环境温度变化较大,环境条件比较严酷的区域,电气回路中使用的各类低压元件的材料、电气性能、工艺加工

质量等需确保极端温度环境变化下能够安全、可靠使用。

·光伏用断路器绝缘性能、外壳形状以及电气间隙和爬电距离适应极端温度环境变化的能力;

·光伏用隔离开关绝缘性能、外壳形状、触头和端子的电气性能以及电气间隙和爬电距离适应极端温度环境变化的能力;

·光伏用熔断器的绝缘性能、外壳形状、触头点焊和电气性能适应极端温度环境变化的能力。


大展光伏用断路器、隔离开关严格执行GB/T 2423、GB/T 2424标准环境试验要求;

大展光伏用熔断器严格执行GB/T 13539.6、IEC 60269-6标准中可接受的热感应漂移水平的验证、极端温度条件下的功能验证的试验要求。


注:执行标准:GB/T 13539.6、IEC 60269-6

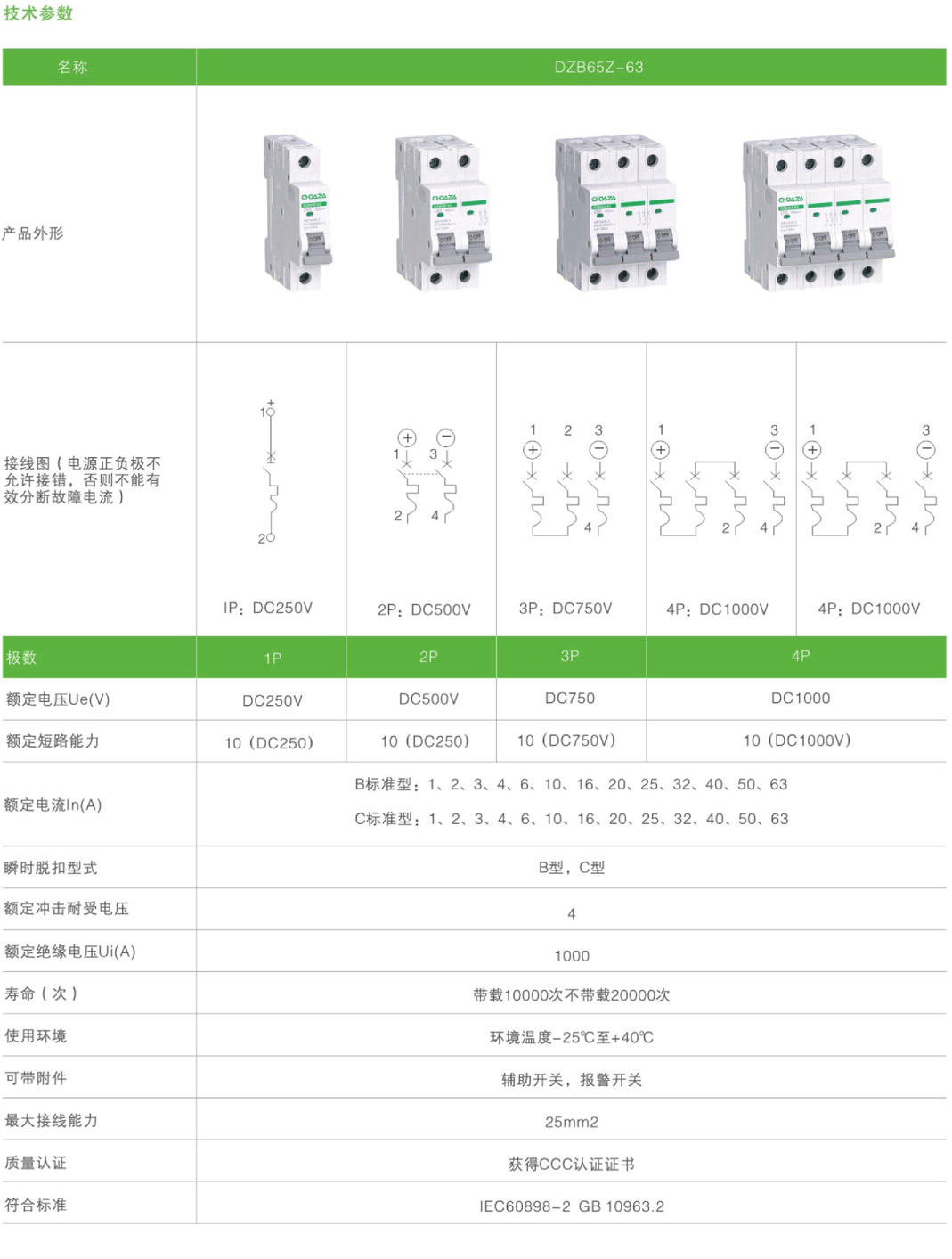

产品功能

·快合快分机构

·通断位置指示

·用途指示窗

·具有隔离功能

·单极正面无拼缝

·Inm:63A(1~63A)

·Ic n:3KA/DC  1000V


符合标准

DZB65Z-63系列光伏发电专用小型直流断路器符合下列标准:IEC 60898-2 GB 10963.2《家用和类似场所用过电流保护断路器  第2部分:用于交流和直流的断路器》


使用与维护

断路器各种特性由制造厂整定,在使用中用户不可调节。断路器的正负极不可接错,否则将造成断路器烧毁;对额定工作电压DC750V及DC1000V产品不适用于母排接线。

正常工作和条件和额定值使用,断路器不需要特殊维护。产品如固制造质量问题而发生损坏或不能正常使用时,制造厂负责无偿更换和修理。


使用环境

1、海拔高度2000m及以下,高于2000m需降容使用,详见降容表。其他特殊要求请与制造商联系;

2、周围空气温度-25℃至+40℃,24小时平均温度不超过+35℃;当周围空气温度高于+40℃或低于-25℃,请与制造厂商联系;

3、能耐受潮湿空气的影响(三防型);

4、能耐受盐雾油雾的影响(三防型);

5、能耐受霉菌的影响(三防型);

6、产品应安装于配电箱中,有防雨水措施的地方。

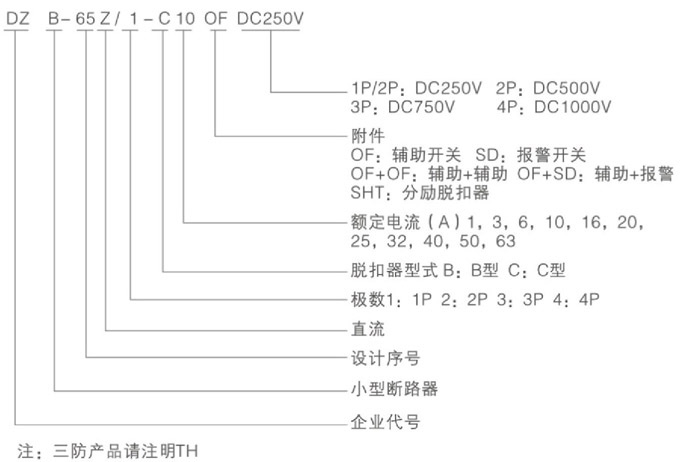

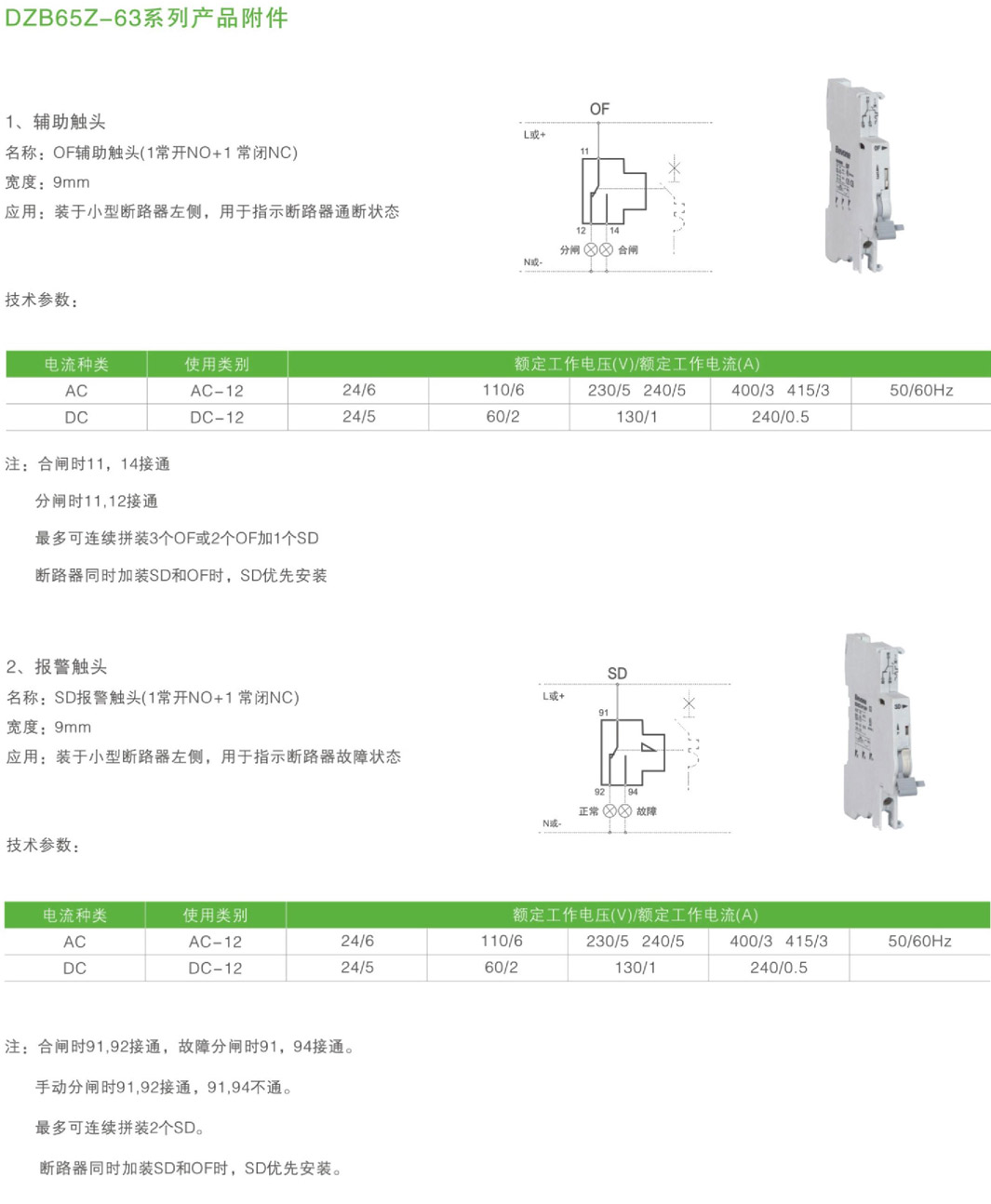

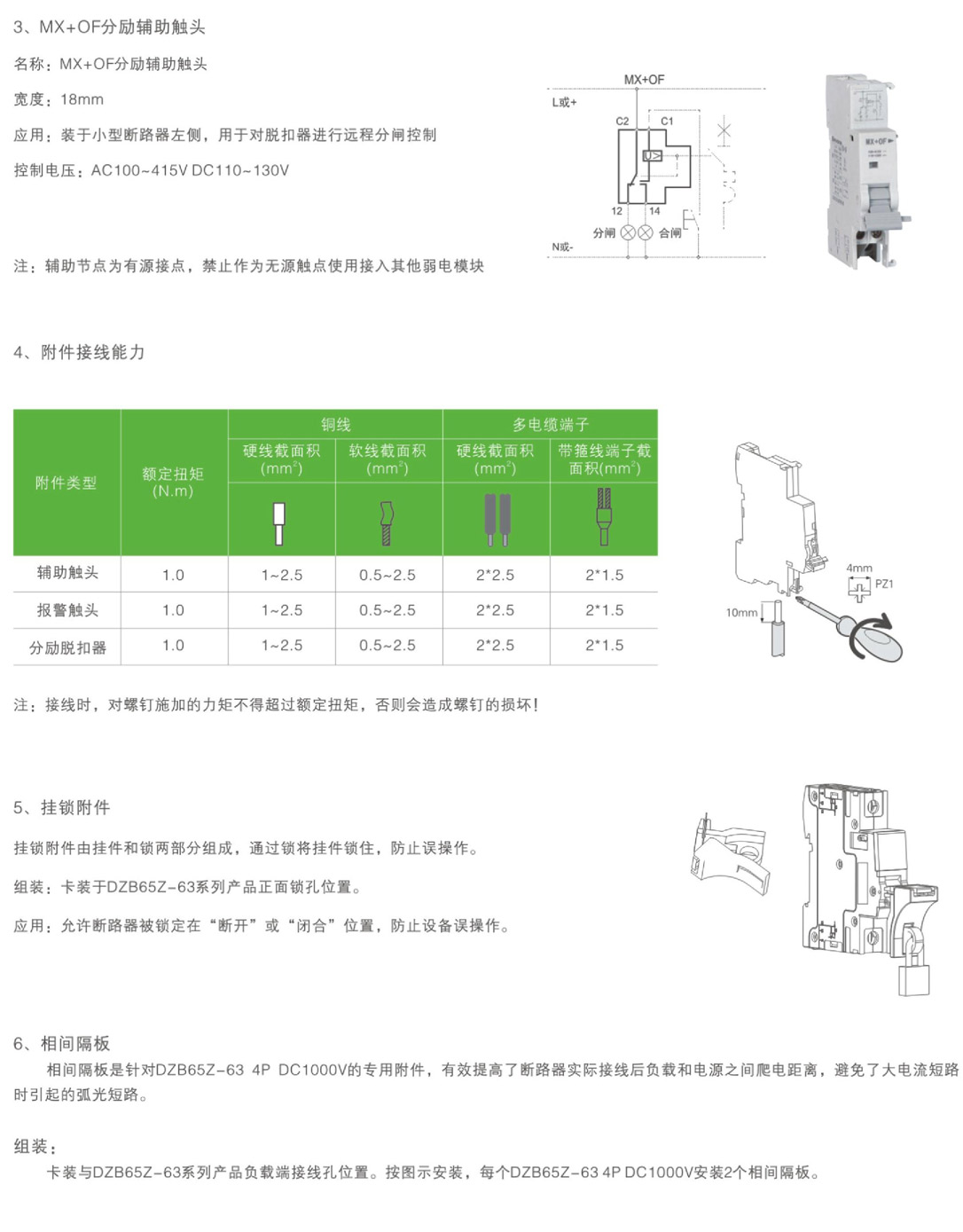

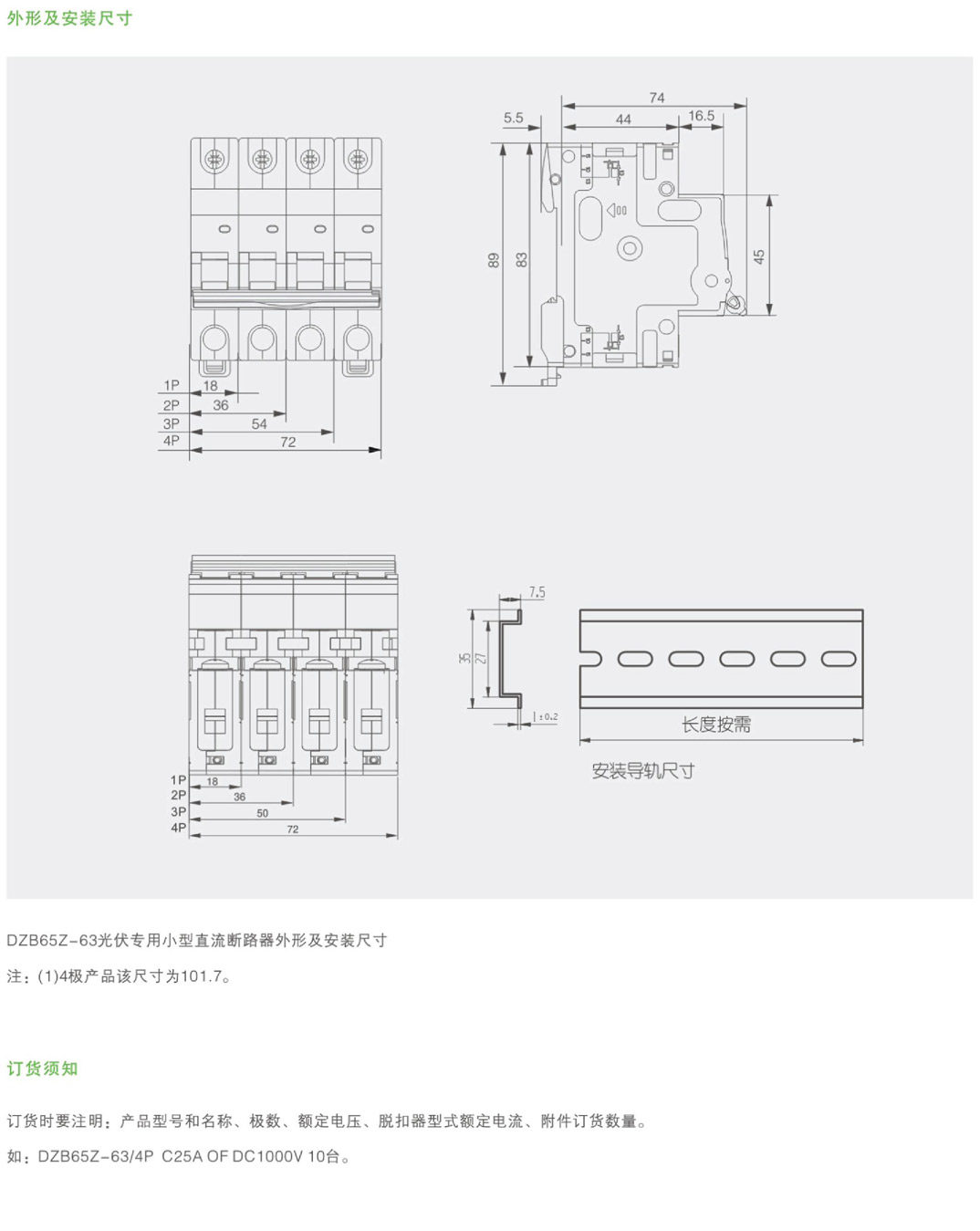

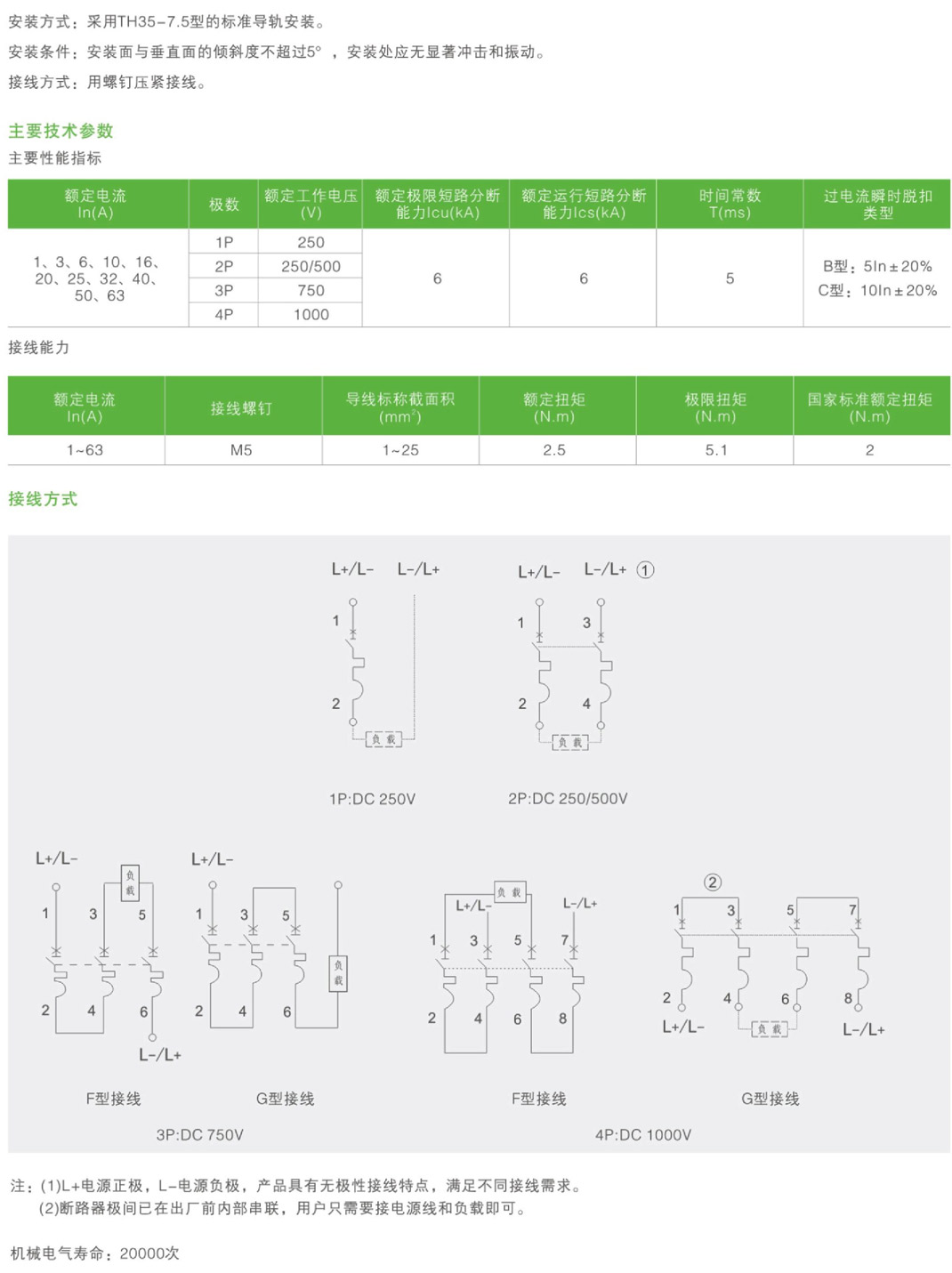

型号编制含义
