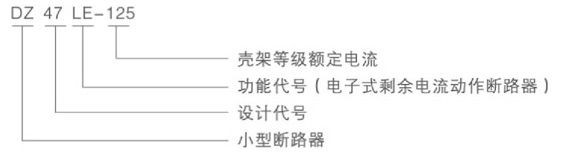

型号及其含义

正常工作条件

环境温度-5℃~40℃,24h内平均不超过35℃。

海拔高度：安装地点的海拔不超过2000m。

安装类别：Ⅲ级。

污染等级：3级。

安装方式：采用TH35-7.5型钢安装轨安装。

安装条件：安装场所的外磁场任何方向均不应超过地磁场的5倍；剩余电流动作断路器应

垂直安装，手柄向上为接通电源们置；安装处应无显著冲击和振动。

主要参数及技术性能

分类

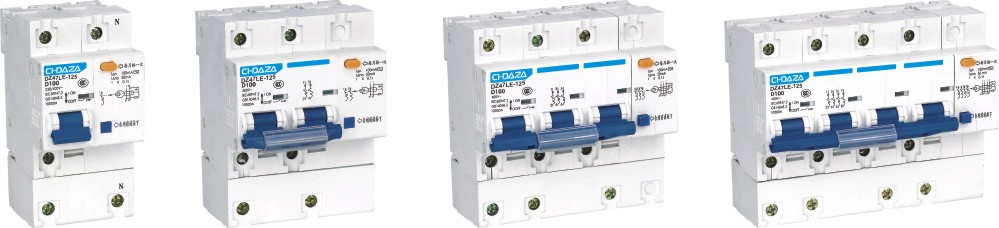

◎极数：单极两线（1P+N）、两极（2P）、三极（3P）、三极四线(3P+N)、四极(4P)；

◎短路脱扣特性：（8～12）In。

主要技术参数

◎额定电压Ue(V)：

单极两线、两极：230；

三极、三极四线、四极：400；

◎额定电流In(A)：63、80、100、125。

◎壳架等级额定电流Inm(A):125;

◎额定剩余动作电流I△n(A):0.03、0.1、0.3；

◎额定剩余不动作电流I△n0(A)：0.5I△n;

◎额定短路分断能力Icu(A):6000；

◎额定剩余接通和分断能力I△m(A):2000;

◎剩余电流作的分断时间（见表1）。

◎机械电气寿命:

a.电气寿命：1500次，cosφ=0.85~0.9;

b.机械寿命：8500次；

◎绝缘耐冲击电压性能：Uimp(V):4000;

剩余电流动作断路器在峰值电流为200A冲击电流和峰值电压为4000V浪通过

电压作用下，具有承受能力，且不引起误动作。

脱扣特性曲线图（见图1）

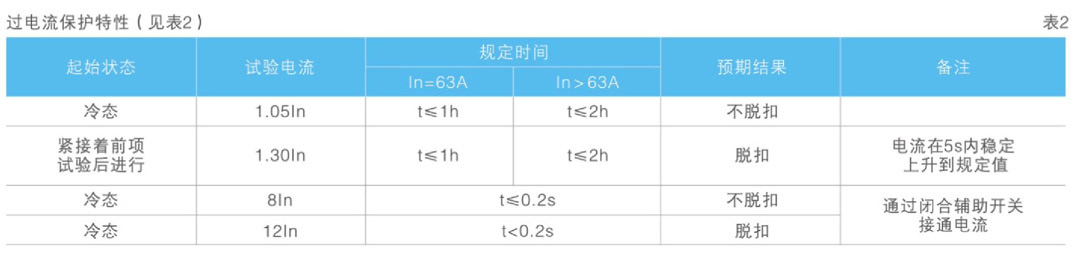

其它

主要结构和工作原理

结构：

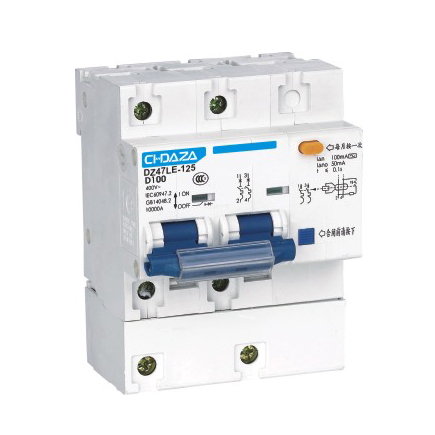

剩余电流动作断路器由DZ47-125塑料外壳式断路器和剩余电流脱扣器组装而成。

DZ47-125塑料外壳断路器主要由绝缘外壳，操作机构、动静触头，延时、瞬时脱扣器、灭弧室等组成。剩余电流脱扣器主要由零序互感器、电子判别控制电路、脱扣器推杆、试验按钮等组成。塑料外壳式断路器与剩余电流脱扣器之间通过推杆进行联动。

工作原理：

将剩余电流动作断路器手柄扳向ON位置时，通过机械机构带动动触头向静触头运动并与静触头可靠接触，接通电路。当线路发生过载故障时，过载电流使热双金属元件弯曲并推动杠杆使得机械锁定机构复位，动触头迅速离开静触头，双而实现分断线路的功能；当线路发生短路故障时，短路电流使瞬时脱扣器动作，铁心顶杆推动杠使得锁定机械复位，实现分断功能。当线路发生剩余电流或触电故障时，零序互感器输出的信号触发可控硅导通，使剩余电流脱扣器心动作，推杆推动断路器脱扣，使剩余电流动作断路器在极短时间内切断电源，从而实现剩余电流保护功能。

接线

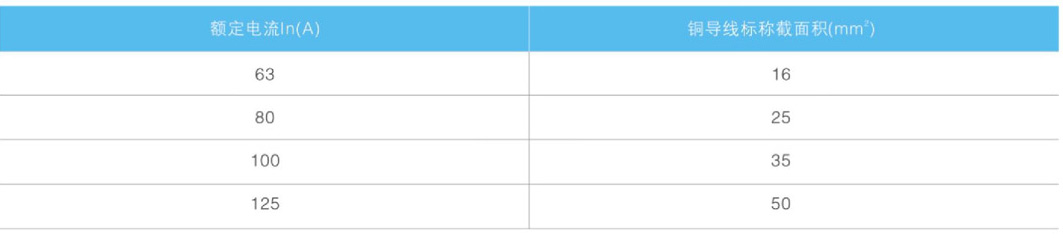

适用于(10～50)mm²导线连接，接线端子拧紧力矩不大于3.5N·m。安装前应选择合适的导线将剩余电流动作断路器接于线路中，推荐导线的截面积见表3，并检查剩余电流动作断路器与所使用的正常工作条件是否相符。

产品特点

·剩余电流动作断路器操作机构为带储能式自由脱扣机构,触点快速闭合,克服了因人力操作手柄速度快慢带来的不利影响，大大提高了产品使用寿命；在正常工作时，触头只能停留在闭合或断开位置。

·分断能力高，可达6000A。

·剩余电流脱扣器内的零序互感器、电子判别控制电路元件性能高，工作稳定，抗干扰性强，确保了产品可靠工作。

·带指触防护组合型接线端子，安全性高。

·壳体和部件均采用高阻燃、耐高温、耐冲击塑料制成。

·产品体积小，重量轻，结构紧凑，模数化设计。

·外形独特，合理的利用了空间布局。

·产品采用导轨安装，方便省时。

应用示例

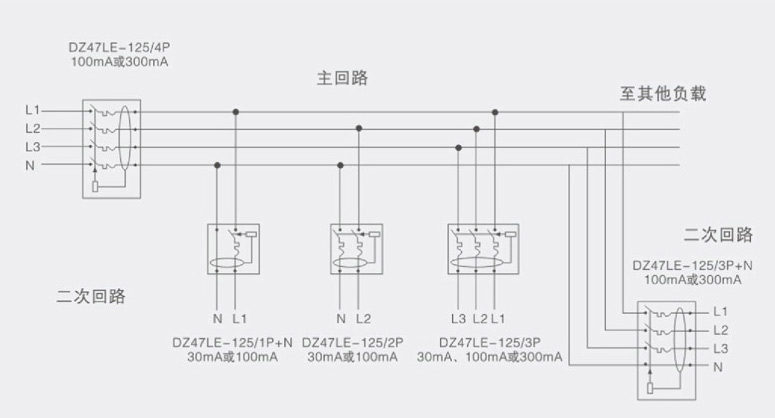

剩余电流动作断路器在电网中的使用见图。剩余电流动作断路器也可以与其它电器形式组合电器，扩大使用范围。

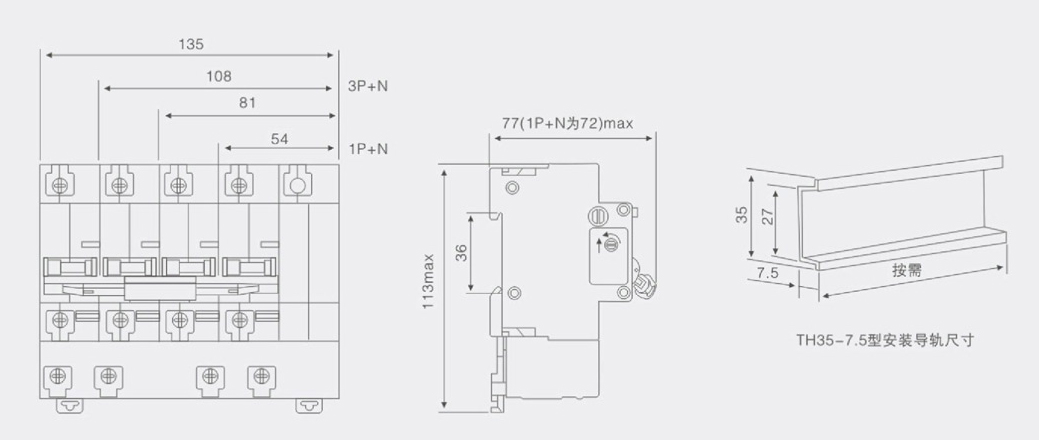

外形及安装尺寸

订货须知

订货时要标明下列各点：

产品型号和名称：DZ47LE-125剩余电流动作断路器；

极数，如单极两线；

额定电压，如230V；

额定电流，如125A；

额定剩余动作电流，如100mA;

订货数量，如50台。

订货举例

例：DZ47LE-125剩余电流动作断路器单极两线230V，125A，100mA,50台。
