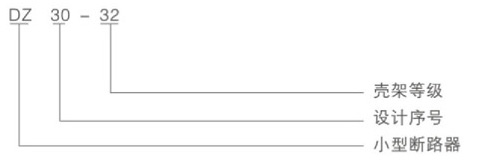

型号及含义

正常工作条件

1、周围空气温度上限值不超过+40℃，下限值不低于-5℃。24h内平均温度不超过+35℃。

2、安装地点的海拔高度不超过2000m。

3、安装地点的相对湿度，最高温度为+40℃时，空气的相对湿度不超过50%，在较低温度下可以允许有较高的相对湿度，例如20℃时达90%，对于温度变化偶尔产生的凝露应采取特殊的措施。

4、污染等级：2级。

5、安装类别：Ⅱ、Ⅲ类。

6、采用TH35-7.5标准导轨安装。

7、断路器一般应垂直安装，手柄向上为接通电流位置。

8、安装处应无显著冲击和振动。

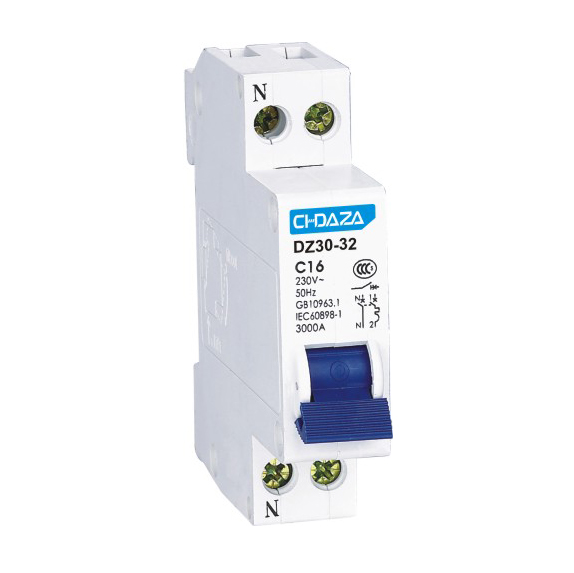

结构特征

产品宽度不大于18mm，体积小，限流效果好，具有1P+N双断点，两极被绝缘体隔离开，在同步接通和分断的前提下，N极始终保持先接通，后分断，既保证了保护极分断电弧的能力，又有效地保护被控制线路和电气设备的安全。

该断路器采用提升式接通端子，接线方便，保证1mm²至10mm²的导线接线可靠，采用35mm标准导轨安装，安装方便。
