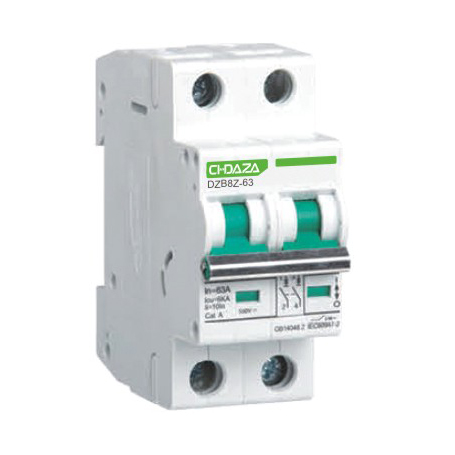

型号及含义

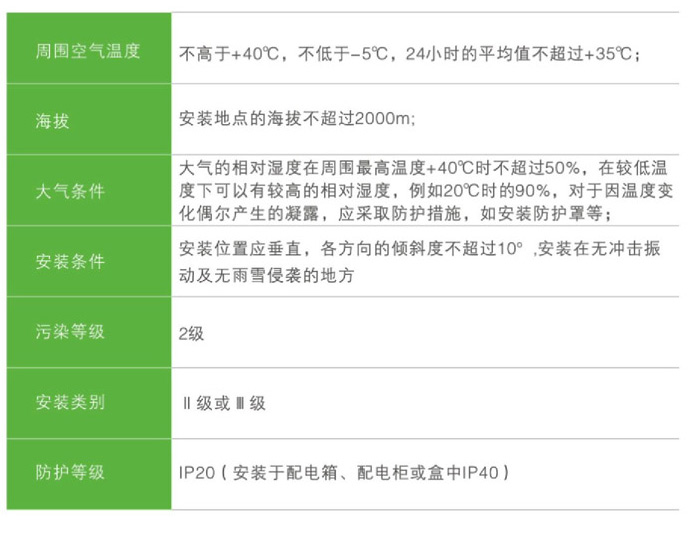

工作条件和安装条件

主要技术参数

极数：2P、4P；

额定电流In(A):6、10、16、20、25、32、40、50、63；

额定电压Ue(V):2P(DC550V)、4P（DC1000V）；

额定运行短路分断能力Ics:10000A;

额定极限短路公断能力Icu:10000A;

使用类别Cat:A;

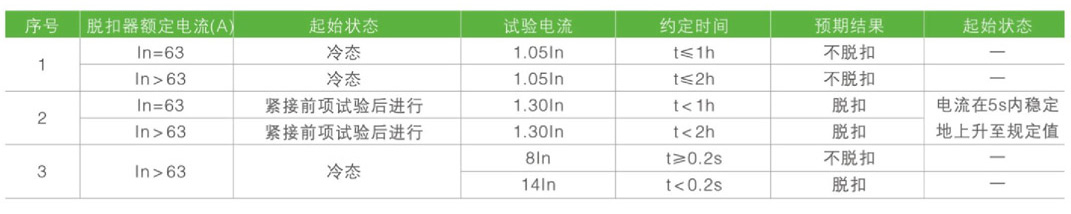

过电流脱扣特性见下表

结构及工作原理

该断路器外形美观、体积小、重量轻、脱扣迅速、导轨安装，壳体和部件采用高阻燃及耐冲击塑料性有优良可靠。断路器由外壳、手柄、操作机构、触头系统、热脱扣器、磁脱扣器和灭弧罩组成，断路器接通电流，双金属片发热变形，当电流过载达到一定程度时，双金属片的过度变形推动脱扣器动作，当脱扣器通过短路大电流时，电磁系统立即推动脱扣器动作，从而起到保护用电设备的作用。

外形及安装尺寸(mm)
