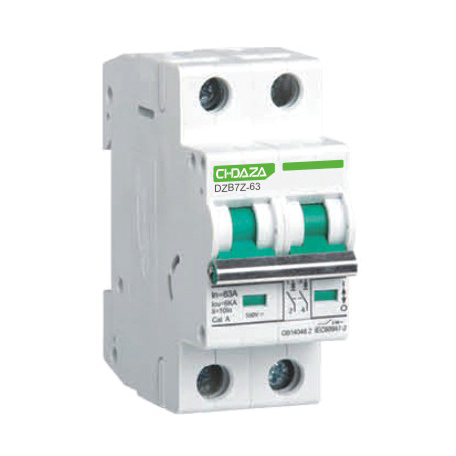

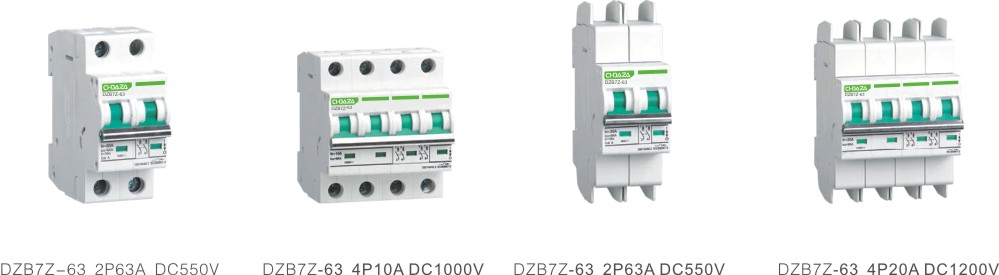

DZB7Z-63直流断路器
DZB7Z-63系列断路器是一种具有过载与短路保护的直流型断路器，二极电压DC440V，DC550，DC800V及以下，四极电压DC1000V，DC1200V及以下的直流电系统的过载短路保护，广泛用于直流屏、直流水泵、直流配电柜、直流汇流箱、光伏、风能电站的配电箱系统，通信配电箱保护系统亦可在正常情况下作线路的不频繁通断转换之用。
产品符合：GB14048.2、IEC60947-2标准。

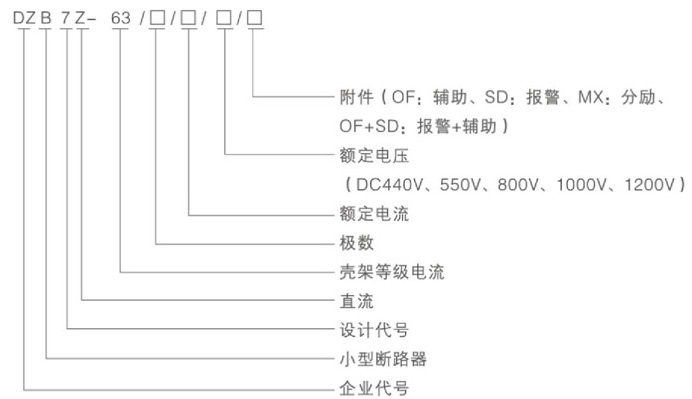

型号及含义

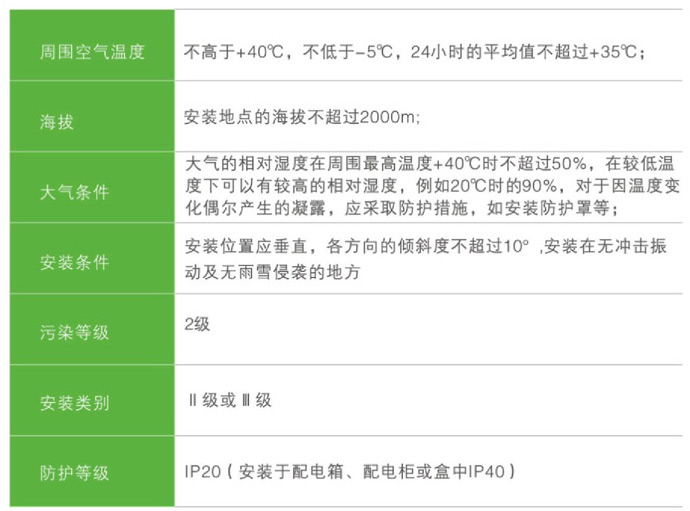

工作条件和安装条件
主要技术参数
极数：2P、4P；
额定电流In(A):6、10、16、20、25、32、40、50、63；
额定电压Ue(V):2P(DC440V、DC550V、DC800V)、4P（DC800V、DC1000V、DC1200V）；
额定运行短路分断能力Ics:6000A;
额定极限短路公断能力Icu:6000A;
使用类别Cat:A;

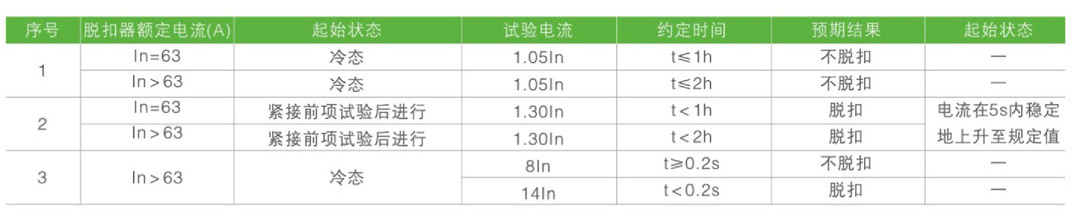

过电流脱扣特性见下表
结构及工作原理
该断路器外形美观、体积小、重量轻、脱扣迅速、导轨安装，壳体和部件采用高阻燃及耐冲击塑料性能优良可靠。
断路器由外壳、手柄、操作机构、触头系统、热脱扣器、磁脱扣器和灭弧罩组成，断路器接通电流，双金属片发热变形，当电流过载达到一定程度时，双金属片的弯曲推动脱扣器动作，当脱扣器通过短路大电流时，电磁系统立即推动脱扣器动作，从而起到保护用电设备的作用。

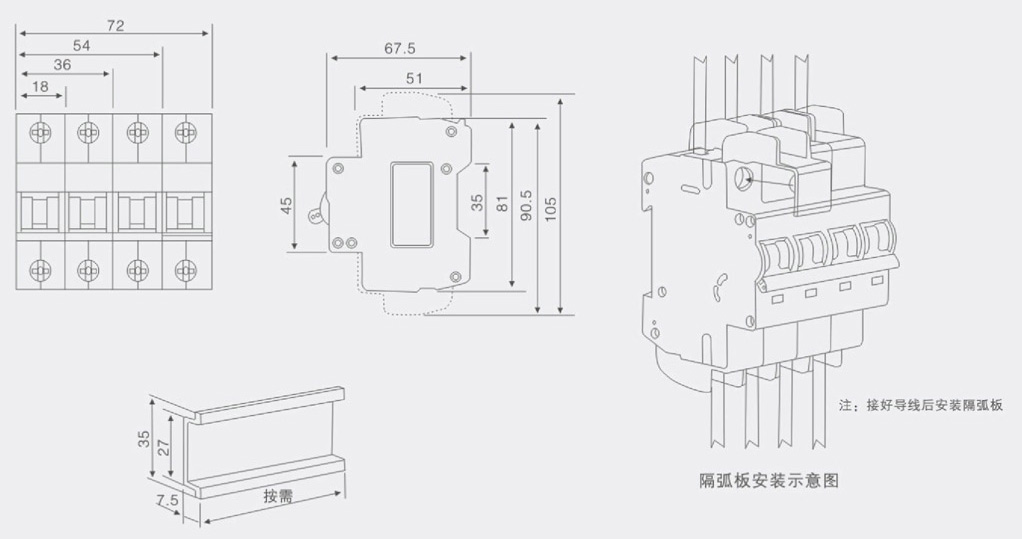

外形及安装尺寸（mm）
