正常工作条件和安装条件

环境温度：-25℃~+60℃；极限环境可达-40℃~+70℃；

海拔高度：安装地点的海拔不超过2000m;

安装类别：Ⅱ、Ⅲ级；

安装方式：采用TH35-7.5型钢安装轨安装。

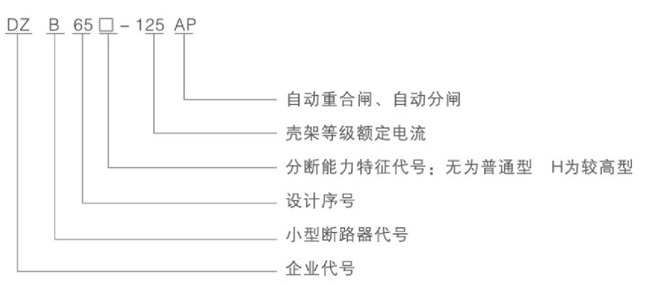

型号及含义

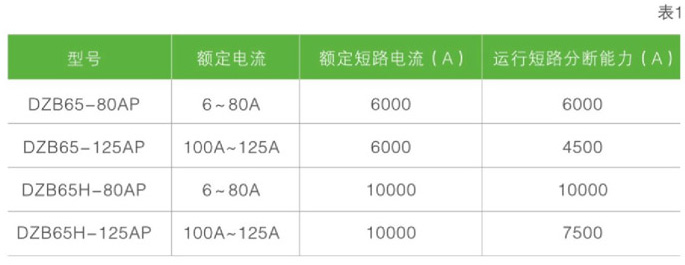

主要技术参数

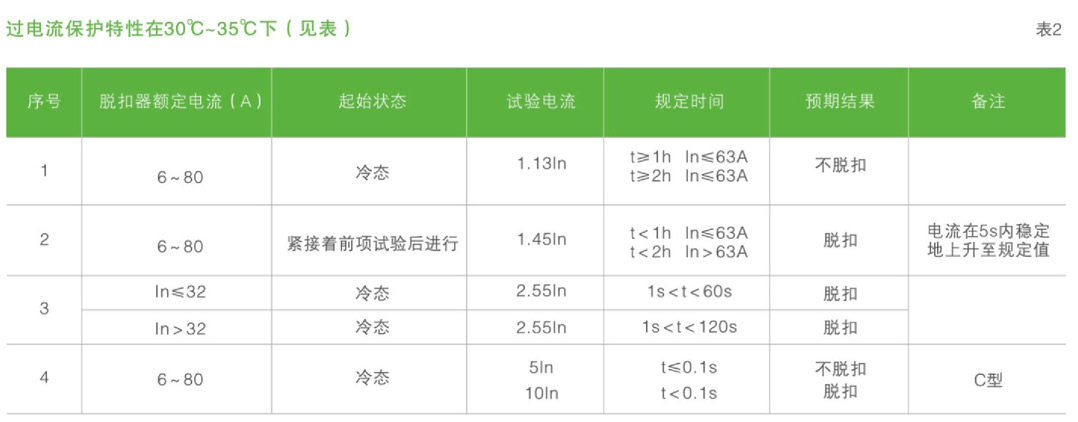

过电流保护特性在30℃~35℃下（见表）

连接外部信号控制线

·截面积0.3mm² ，长度30cm(其他长度可特殊生产)带有压接好的接线端子。

机械电气寿命

·电气寿命：4000次，COSф= 0.85～0.9；

·机械寿命：20000次。

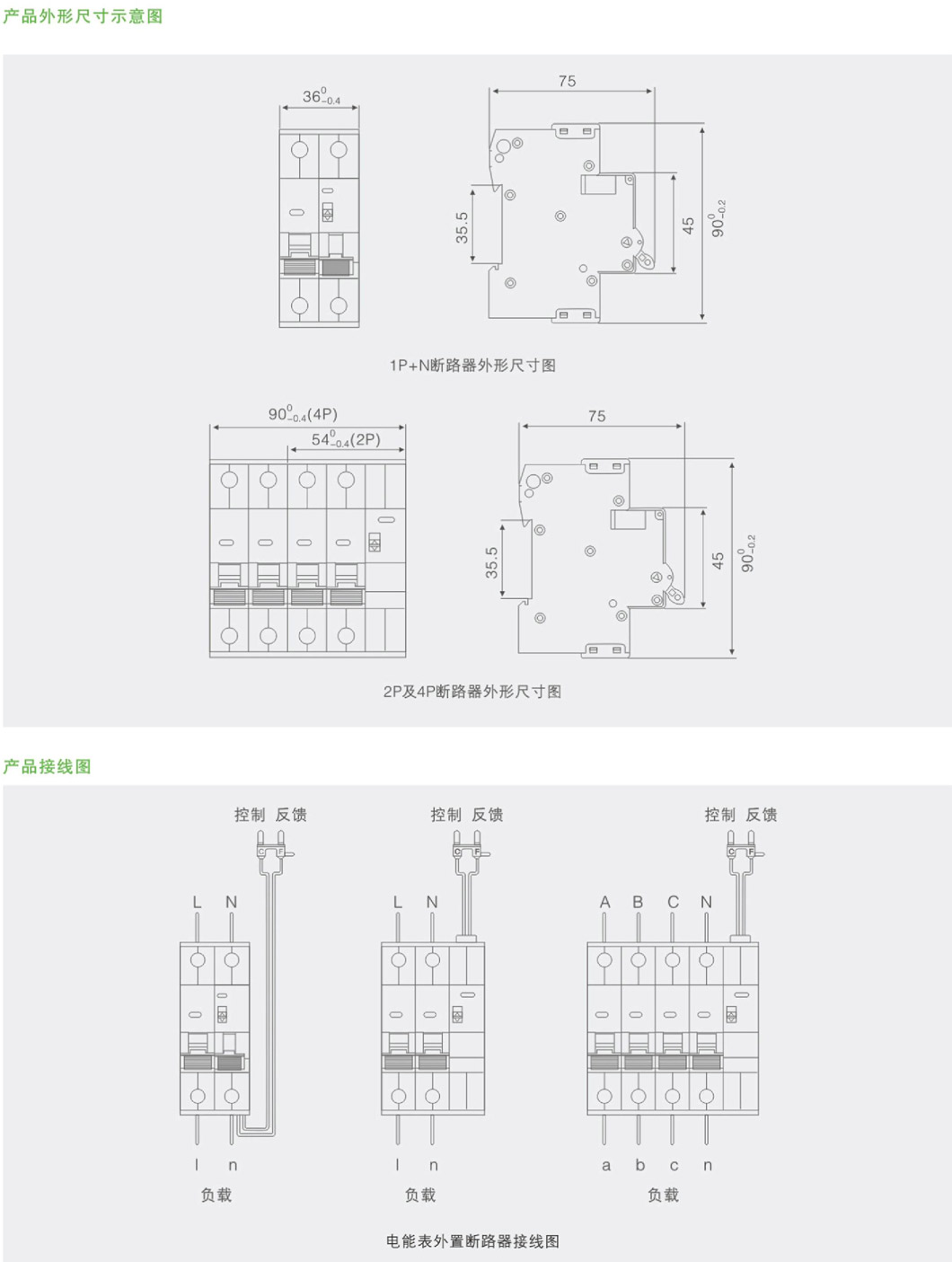

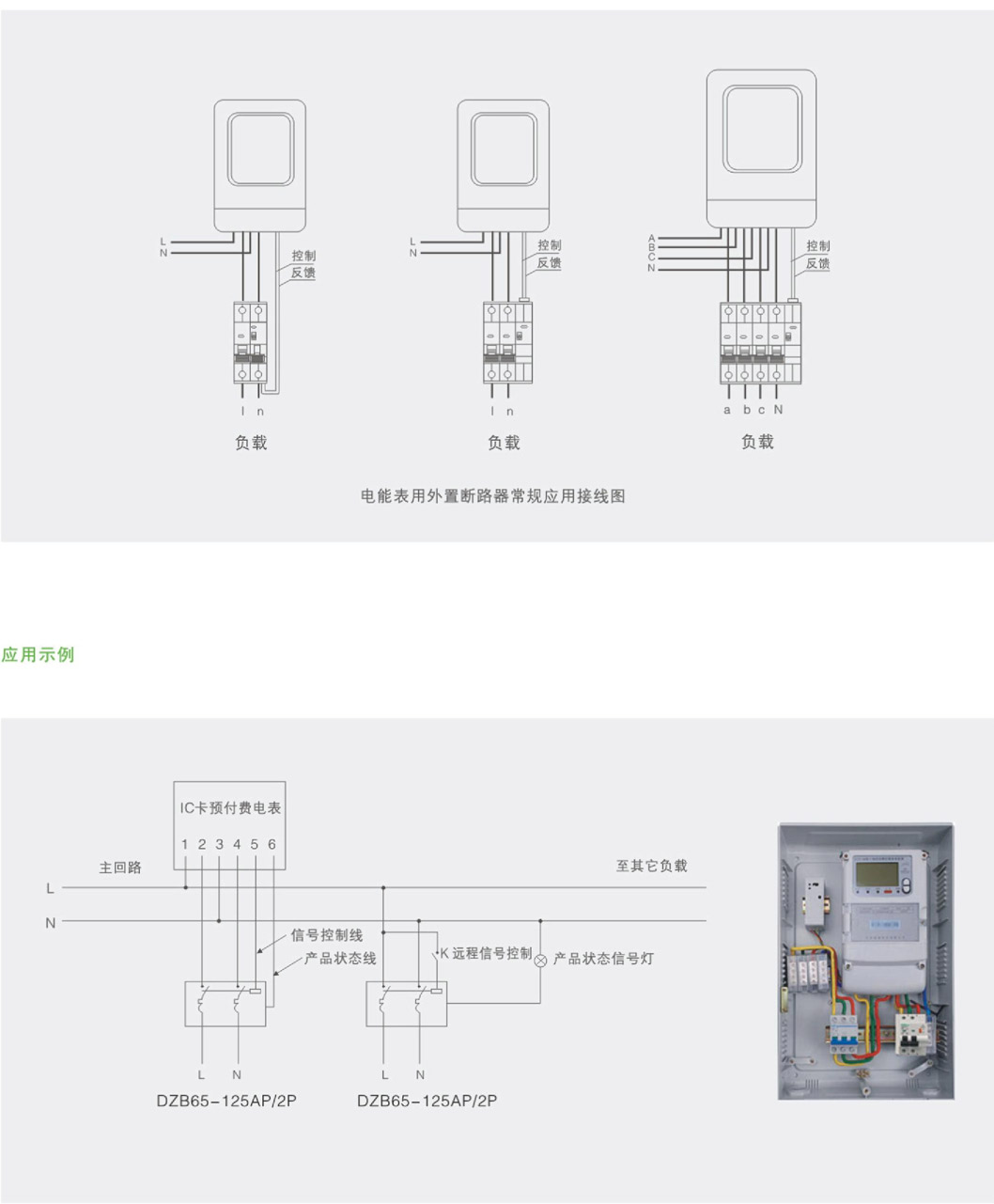

接线

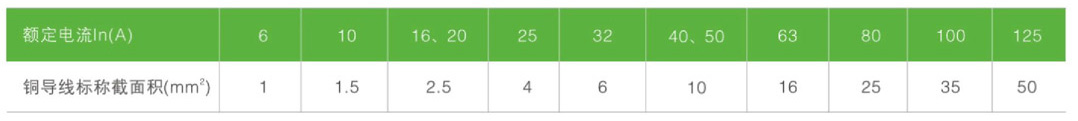

·适用35mm以下导线连接(见表4)，接线方法用螺钉压紧接线，扭矩为3·Nm。

主要创新特点

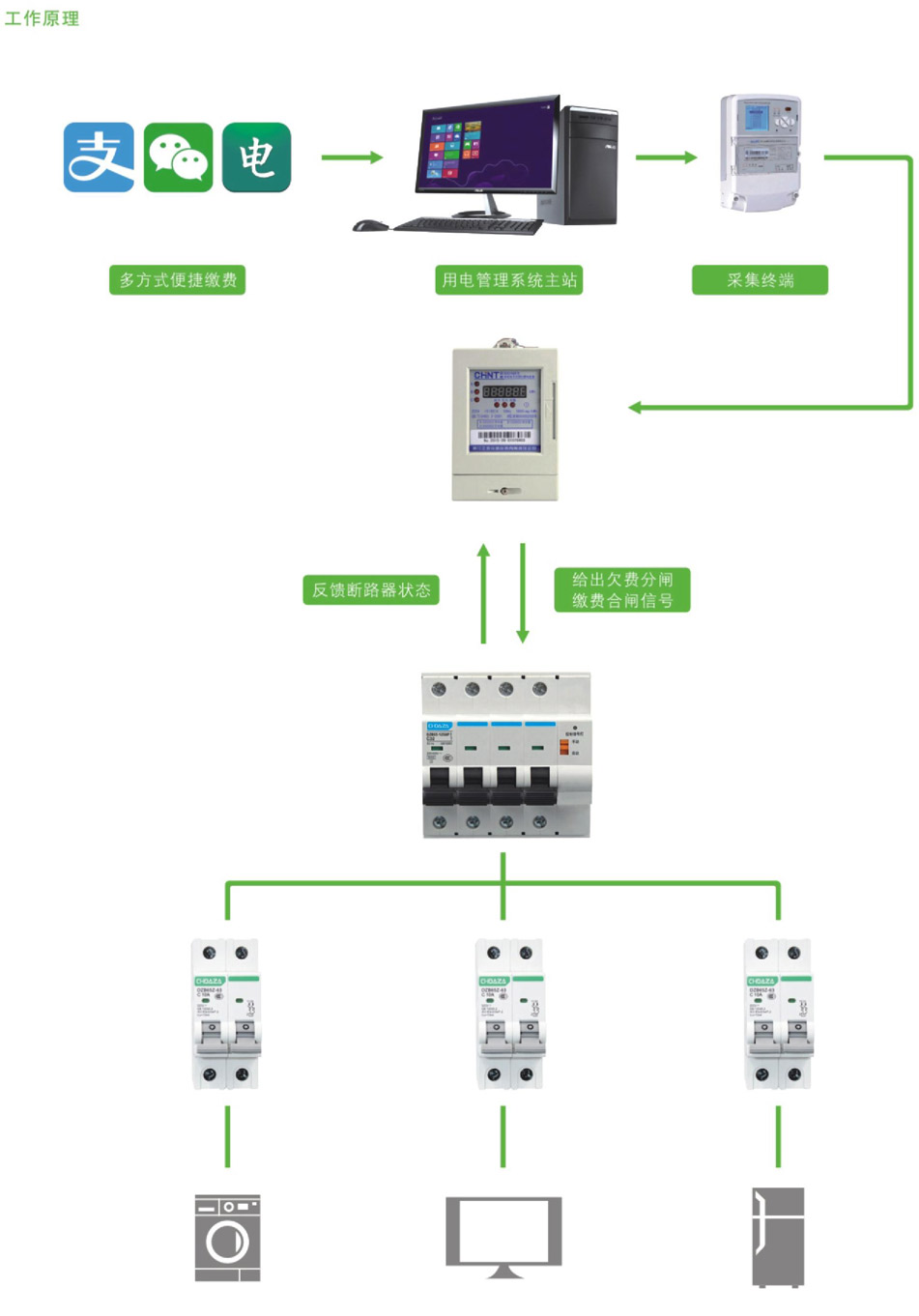

常规的单相、三相费控智能电能表大量采用了外置断路器来控制通断，但目前这种外置断路器存在一些弊端。由于外置断路器的电源接在电能表后端，断路器本身也会作为负载的一部分，其功率消耗也会纳入电能计量。如果所设计的外置断路器驱动模块功率消耗过大，会出现电能表空载条件时电能累计，影响电能计量，这会产生大量的用电纠纷。本公司研发的驱动模块在外置断路器自动合闸后关断驱动模块电源，功耗为零，当电能表发出欠费信号时驱动模块自动开启电源外置断路器分闸，分闸后驱动模块在等待下次合闸，合闸后又自动关断驱动模块电源。

待机功耗：控制线电流小于1mA，相线泄漏电流小于0.2mA。三相四线的封闭式三相取电，三相反馈，只要任意一相有电状态下即可确保工作正常，保证反馈可靠；EMC差模共模可达4KV。
