DZM1系列塑料外壳式断路器

DZM1系列塑料外壳式断路器(以下简称断路器)，是本公司综合采用国际先进技术设计开发的新型断路器，其额定绝缘电压为800V(DZM1-63为500V)，适用于交流50Hz、额定工作电压690V(DZM1-63为400V)及以下，额定工作电流至1250A的配电网络中，用来分配电能且作为线路及电源设备的过载、短路和欠压保护，亦可作为线路的不频繁转换和电动机(使用类别为AC-3)的不频繁起动及过载、短路和欠电压保护。

断路器按照其额定极限短路分断能力(Icu)的高低，分为L型(标准型)、M型(较高分断型)、H型(高分断型)三类。该产品具有体积小，分断能力高、飞弧短、抗振动等特点。

本产品符合GB14048.2标准。




正常工作条件

·海拔高度2000m及以下。

·周围空气温度上限不高于+40℃，下限不低于-5℃，24h内的平均温度值不超过+35℃。

·大气条件：大气相对湿度在周围空气温度为+40℃时不超过50%；在较低温度下可以有较高的相对湿度，最湿的月平均最大相对湿度为90%，同时该月的月平均温度为+25℃，并考虑到因温度变化发生在产品表面的凝露。

·污染等级：3级。

·安装类别为Ⅲ，Inm=1250A的断路器为Ⅳ。


型号含义及分类

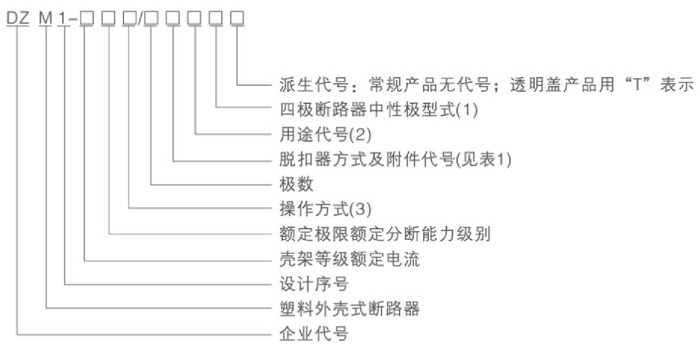

型号与含义


注：

(1)四极产品中性极(N)的型式分为四种：

A型：N极不安装过电流脱扣元件，且N极始终接通，不与其它三极一起合分；

B型：N极不安装过电流脱扣元件，且N极与其它一起合分(N极先合后分)；

C型：N极安装过电流脱扣元件，且N极与其它三极一起合分(N极先合后分)；

D型：N极安装过电流脱扣元件，且N极始终接通，不与其它三极一起合分。

(2)配电用断路器无代号，保护电动机用断路器以2表示。

(3)手柄直接操作无代号，电动操作用D表示，转动手柄操作机构用Z表示。

2、分类

2.1 按过电流脱扣器额定电流(A)分：DZM1-63为(6)、10、16、20、25、32、40、50、63A九级；DZM1-125、16、20、25、32、40、50、63、80、100、125A十级；DZM1-250为100、125、140、160、180、200、225、250A八级;DZM1-400为225、250、315、350、400A五级；DZM1-630为400、500、630A三级；DAM1-800为630、700、800A三级；DZM1-1250为800、1000、1250A三级。

注：a.6A规格只有电磁(瞬时)型；b.带( )为不推荐规格。

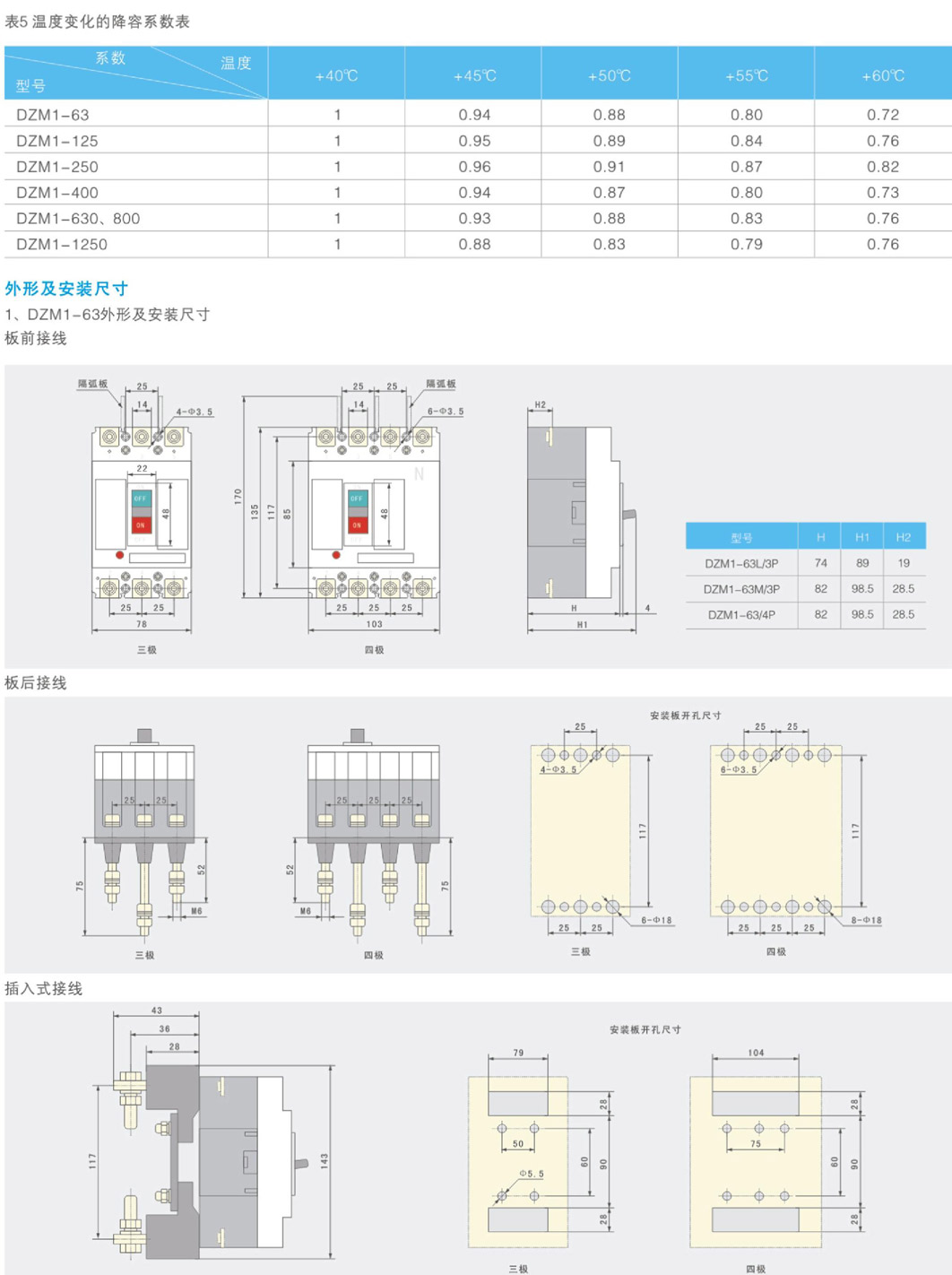

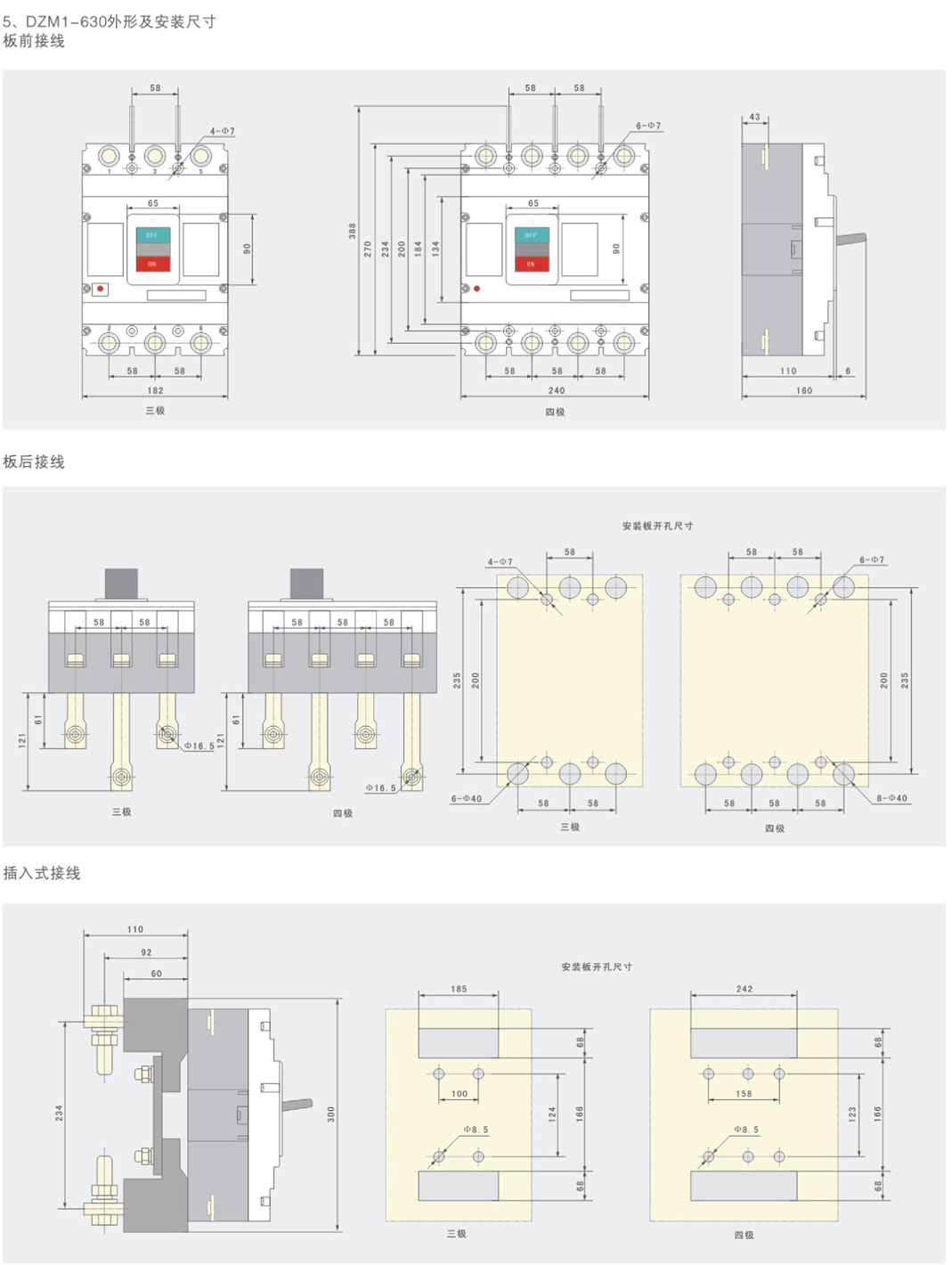

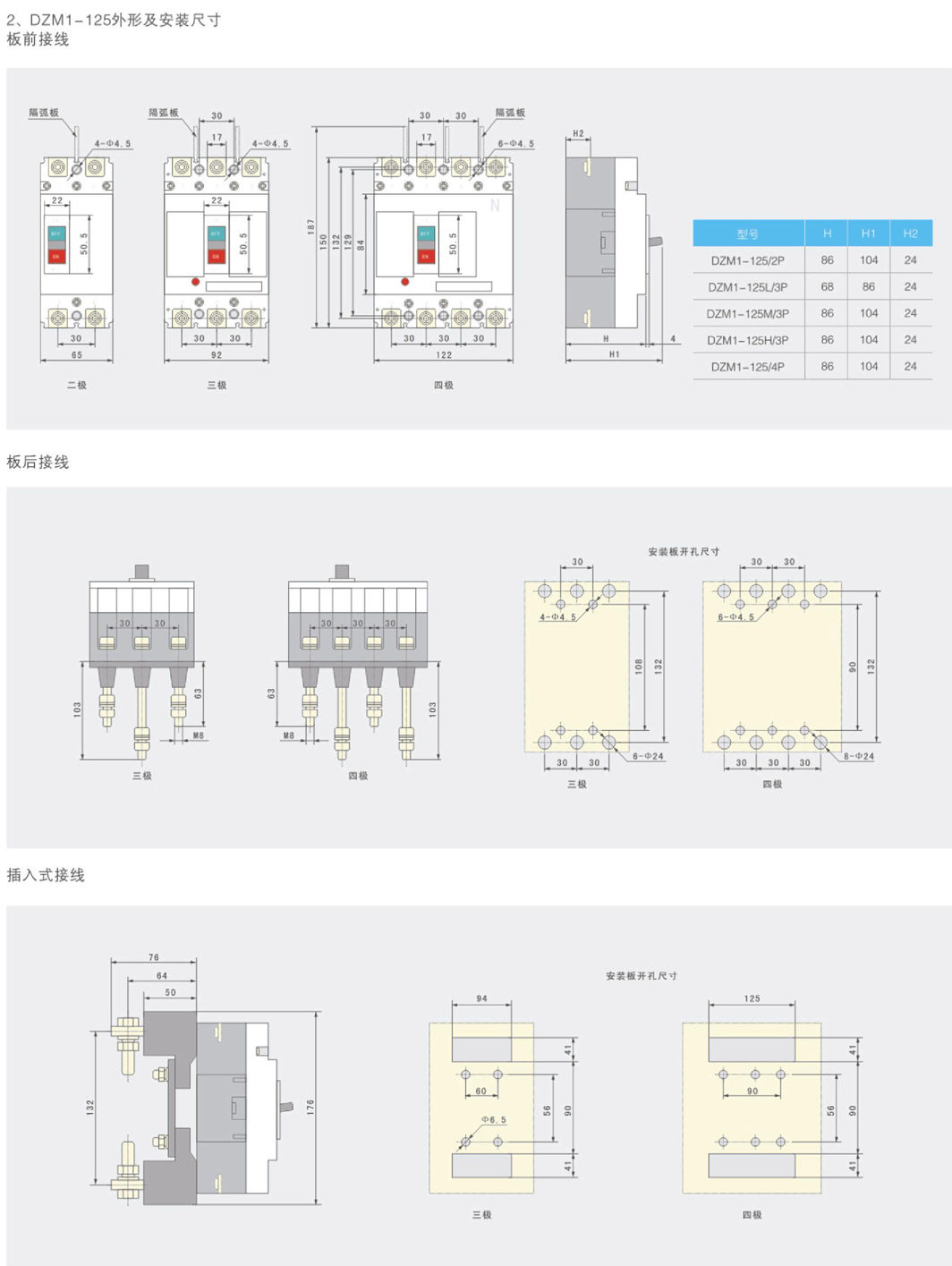

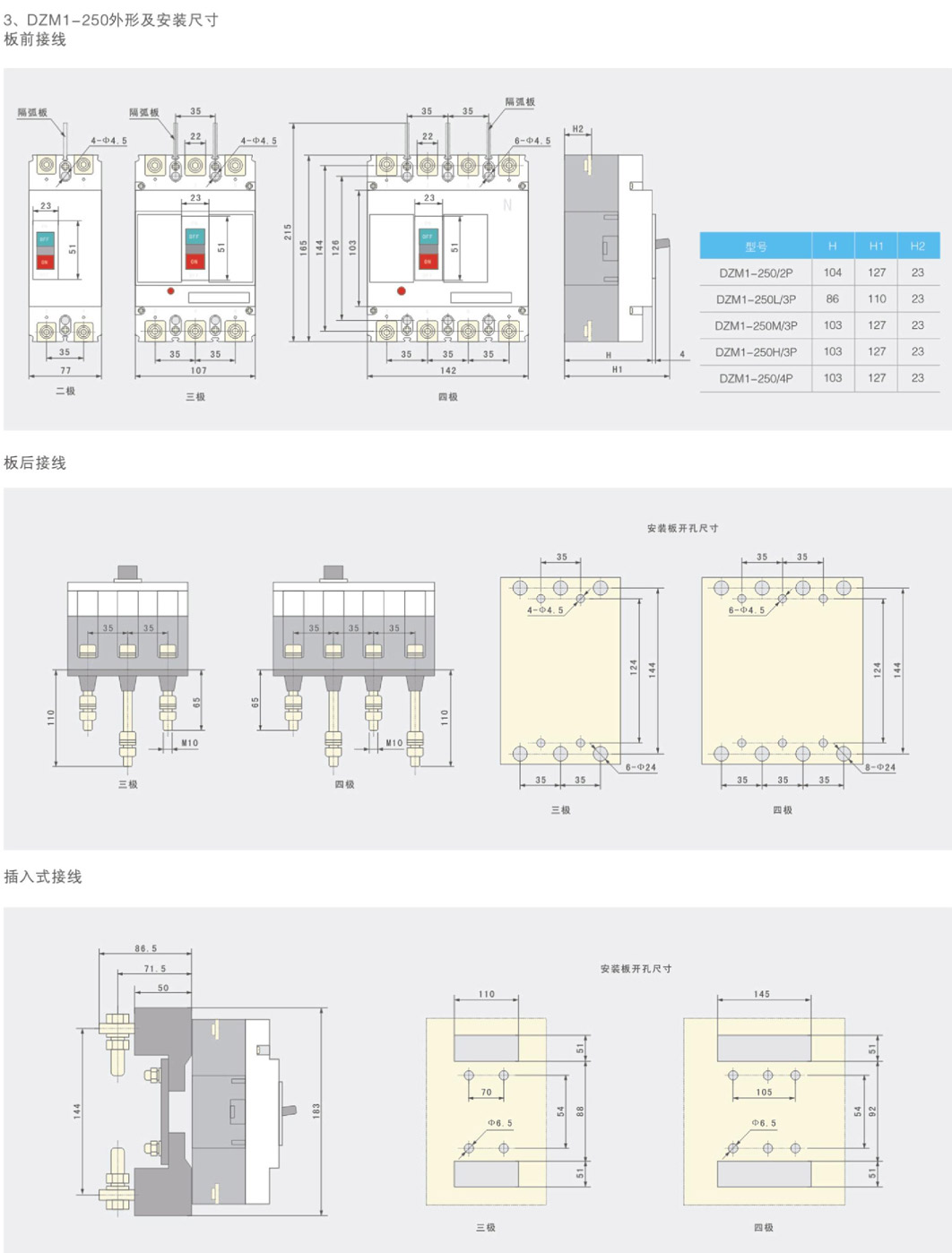

2.2 按接线方式分为板前接线、板后接线、插入式三种。

2.3 按过电流脱扣器型式分热动-电磁(复式)型、电磁(瞬时)型两种。

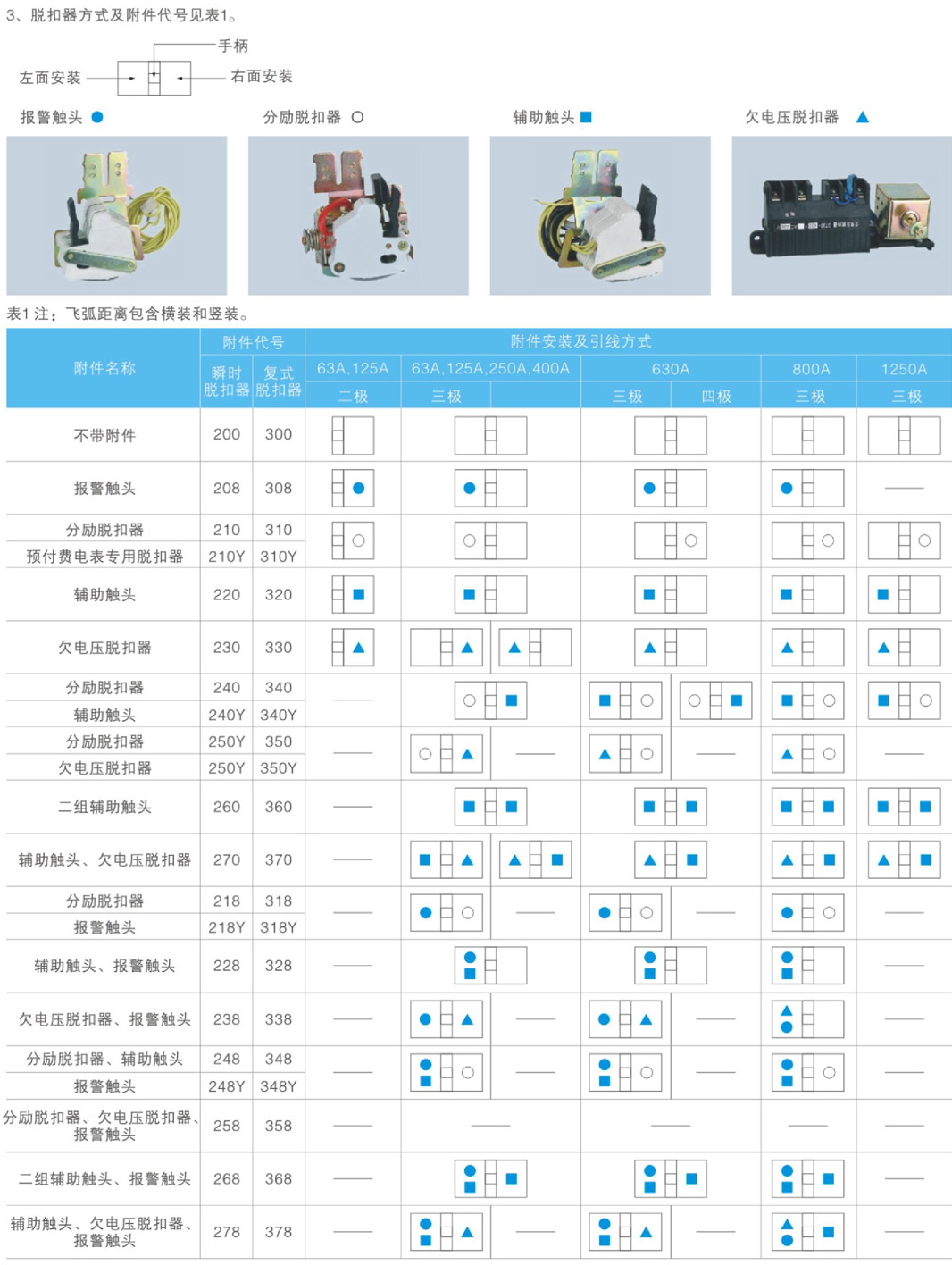

2.4 按附属装置分带附属和不带附属装置两种：附属装置分内部装置和外部装置；内部装置有分励脱扣器、欠电压脱扣器、辅助触头、报警触头四种，外部装置有转动手柄操作机构、电动操作机构等。
